浏览器工作原理

第一部分 导航

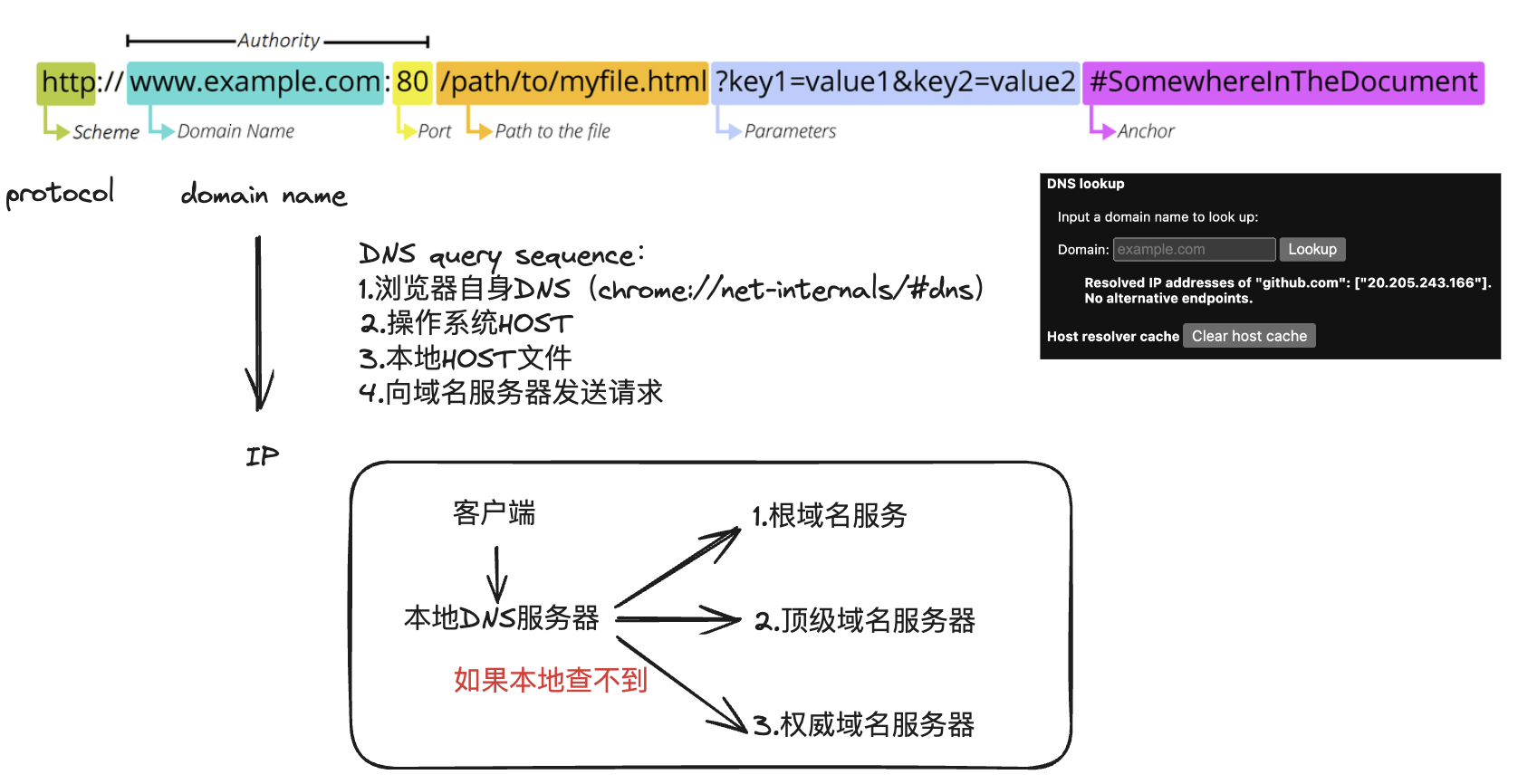

1.DNS域名解析（应用层实现）

DNS

image-20240728214315492

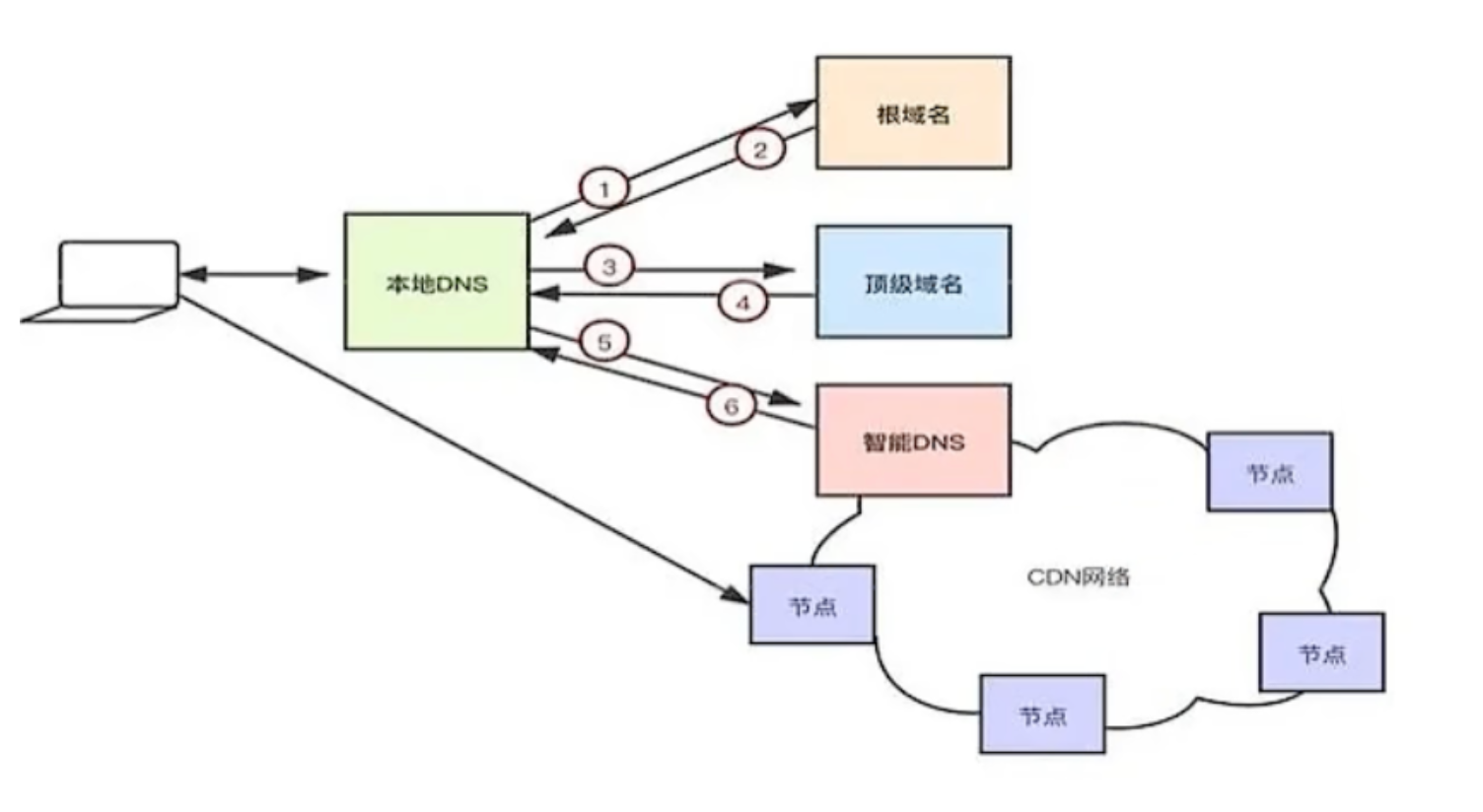

注意，如果配置过CDN，DNS解析过程会发生变化，第三步不再是查找权威域名服务器，而是智能DNS

image-20240830234627235

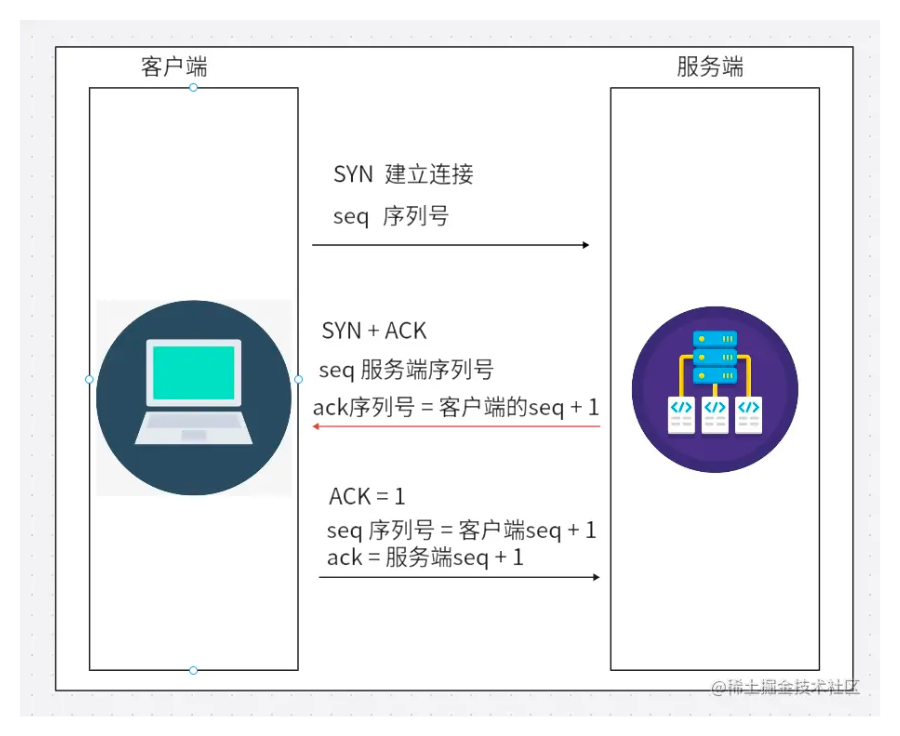

2.传输层三次握手建立TCP连接

tcp-3-handshake

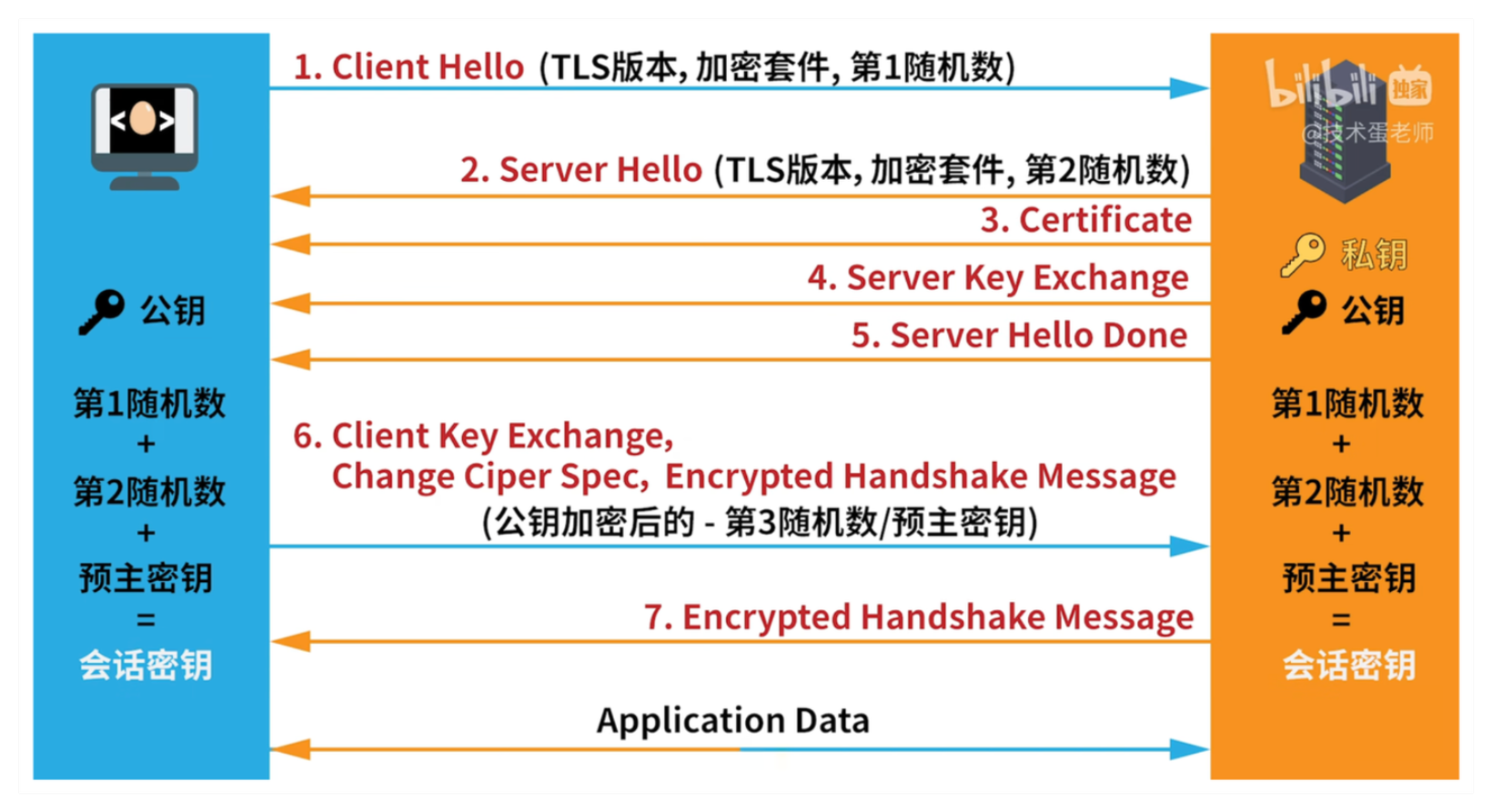

3.TLS协商

对于HTTPS建立的安全连接，还需要额外进行一次TLS negotiate

image-20240728214448335

  1. 客户端hello。浏览器向服务端发送一条消息，包含TLS版本号、加密套件和一串在浏览器随机生成的字节，简记为第1随机数或客户端随机数
  2. 服务端hello。服务端向浏览器发送一条消息，包含TLS版本号、加密套件和一串在服务端随机生成的字节，简记为第2随机数或服务端随机数
  3. 服务端发送SSL证书（一般是CA认证颁发、安装到服务器上的）
  4. 服务端交换公钥
  5. 服务端消息完毕
  6. 浏览器向CA核实认证服务器发送的SSL证书。之后在浏览器生成一串随机字节，简记为第三随机数或预主密钥，并将公钥加密后的预主密钥发给服务端
  7. 服务器用私钥解密得到预主密钥，根据客户端随机数、服务端随机数和预主密钥生成会话密钥；客户端同样生成会话密钥，存储在浏览器内存中
  8. 浏览器和服务器使用会话密钥进行对称加密传输数据

TLS会话密钥存储在哪里

内存中，而不是cache或者storage等地方

处于安全性和隐私性，会话相关的数据如会话密钥、会话ID等都在内存中，关闭标签页之后需要重新建立连接

preconnect dns-prefetch

浏览器在空闲时间预先进行：

  • dns-prefetch: DNS lookup
  • preconnect: DNS lookup + TCP handshake + TLS negotiation

第二部分 资源请求与加载

1.应用层发送HTTP请求

请求主要分为三部分：method headers body

method方法除了简单的get post之外还有遵从restful规范的put delete patch等方法，需要注意的是options，是发送preflight

预检请求的方法，如果一个HTTP Request不存从以下两点安全性要求：

  1. 安全的方法：GET POST HEAD

  2. 安全的headers：仅允许自定义下列 header：

    • Accept
    • Accept- Language
    • Content-Language
    • Content-Type 的值为 application/x-www-form-urlencoded，multipart/form-data 或 text/plain。

浏览器基于安全性考虑就会发送preflight（预检请求，方法不是POST/GET等，而是OPTIONS），通过之后才会发送真正的请求

2.HTTP响应

状态码、响应头、响应体

3.下载初始页面资源

现代应用往往采取前后端分离的模式、CSR渲染方式，因此初始资源往往是简单的html和大量css、js脚本以及静态资源

对于SSR，初始资源是已经装配可以直接呈现的html页面、少量css和js脚本、静态资源

4.浏览器的强缓存和协商缓存

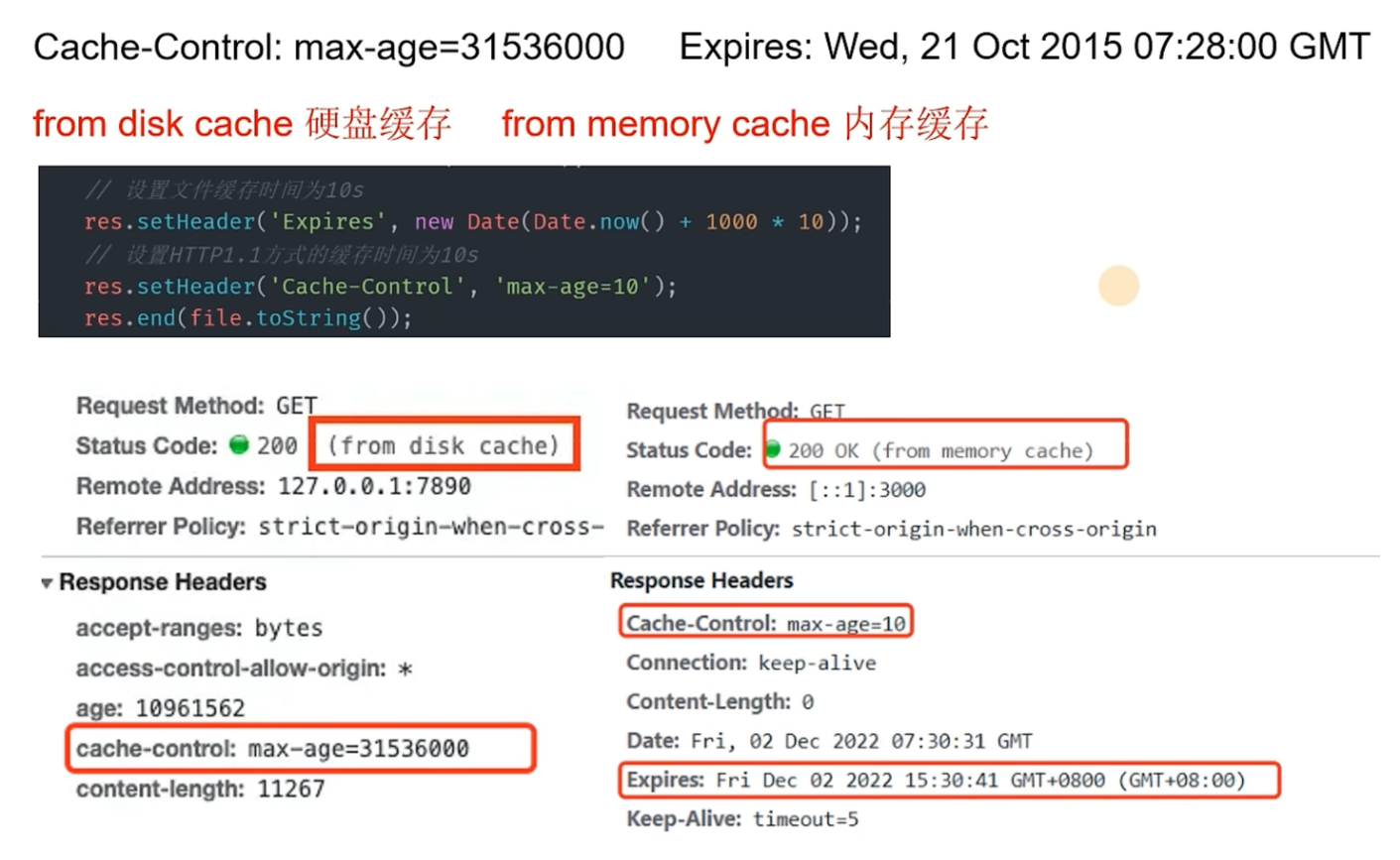

强缓存

第一次成功发送请求并且成功获取响应之后，如果后台设置了强缓存，会强制浏览器将服务端提供的资源缓存在硬盘(disk cache)或者内存(memory cache)中。

下次刷新浏览器发送同样的请求，如果没有超出浏览器缓存的时间限制（没有过期），浏览器会直接返回请求内容，不会再通知服务端、请求服务端。

Expires

Expires指定过期时间，如果没有过期，直接从浏览器硬盘或内存中取出强缓存资源

HTTP1.0

Expires存在的问题

Expires指定过期时间，由服务端返回，却是和客户端时间对比，如果客户端和服务端时间不一致就会不准确

Cache-Control

max-age指定过期时长秒数，Cache-Control: max-age=3600

HTTP1.1

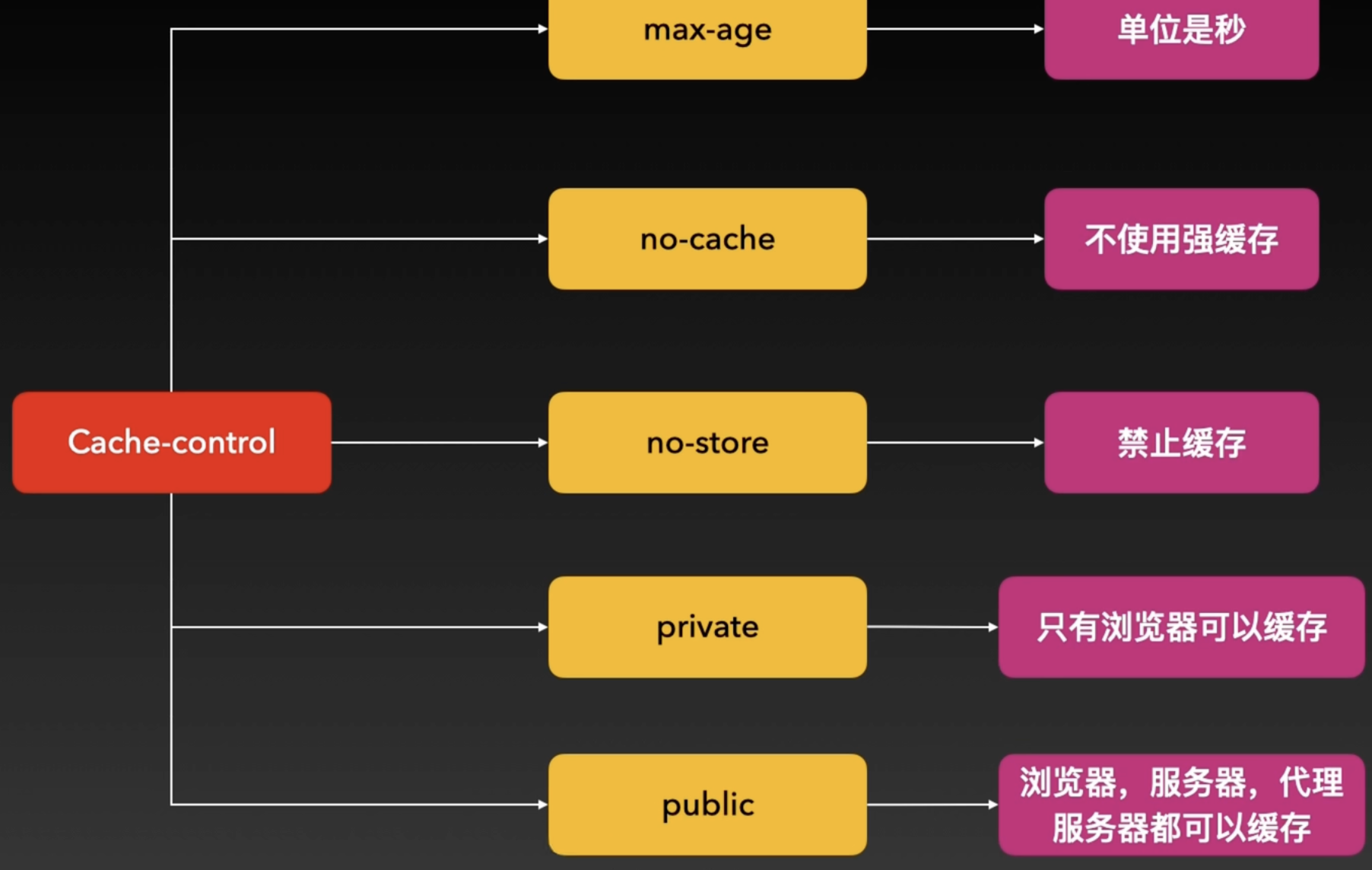

Cache-Contorl其他key-value ：

Cache-control-value

对比

max-age的优先级高于expires，前者是HTTP1.1支持，后者HTTP1.0支持。

strong-cache

协商缓存

如果超出了max-age或expires规定的时间，服务器强缓存的资源就过期了，考虑协商缓存：

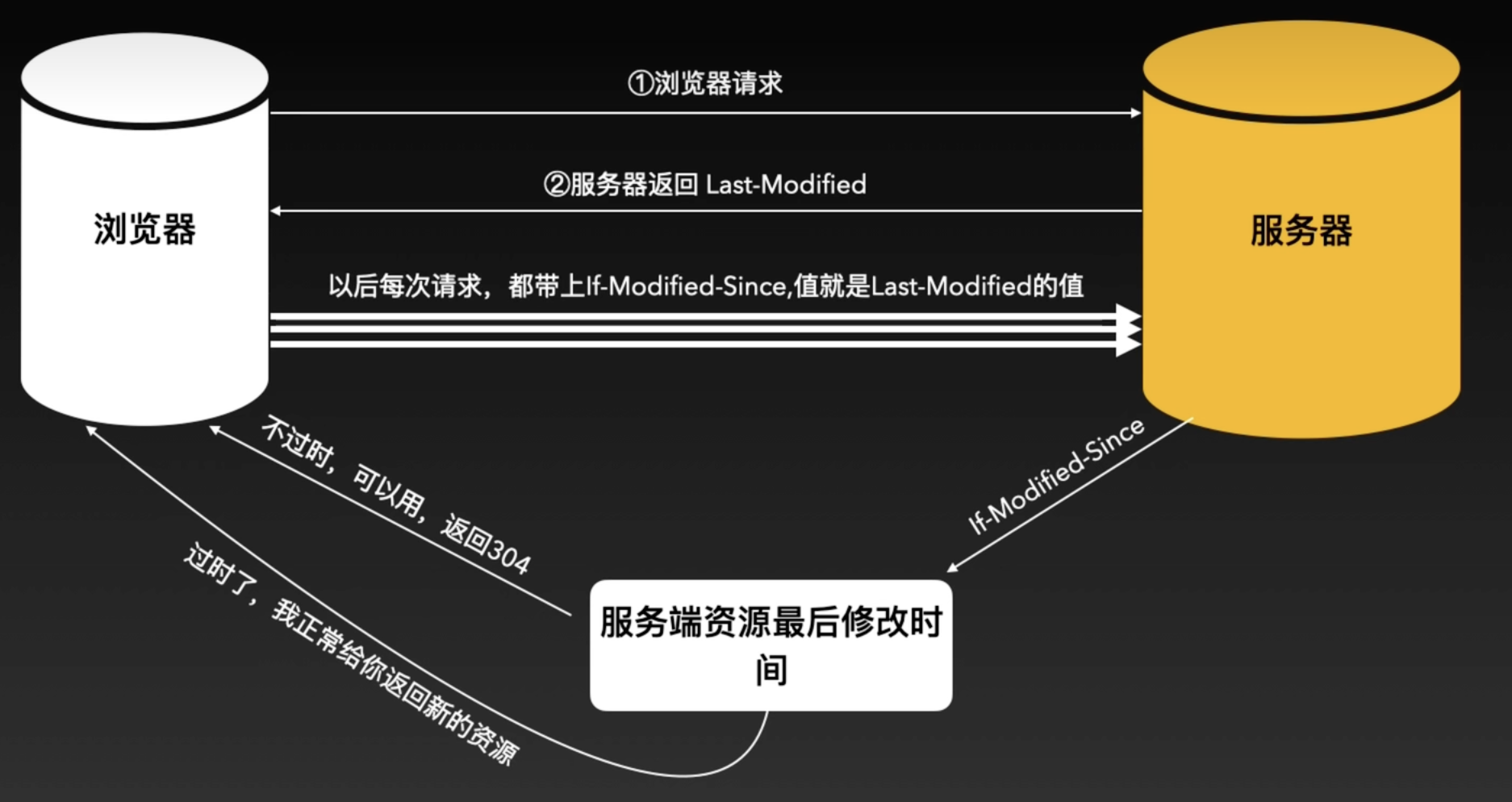

Last-Modified和If-Modified-Since

conditional-cache

客户端每次请求都带上If-Modified-Since，当服务端对比资源的最后修改时间Last-Modified和If-Modified-Since

  1. 如果值相等，代表资源从该时间之后从未改变过，返回304状态码和空响应体，浏览器拿到后知道原本可能过期的强缓存内容还可以继续使用。
  2. 如果值不相等，说明资源改变了，就会返回200状态码，响应体内为最新资源

Last-Modified和If-Modified-Since的问题

以秒为单位更新，无法感知1s内发生的资源变化

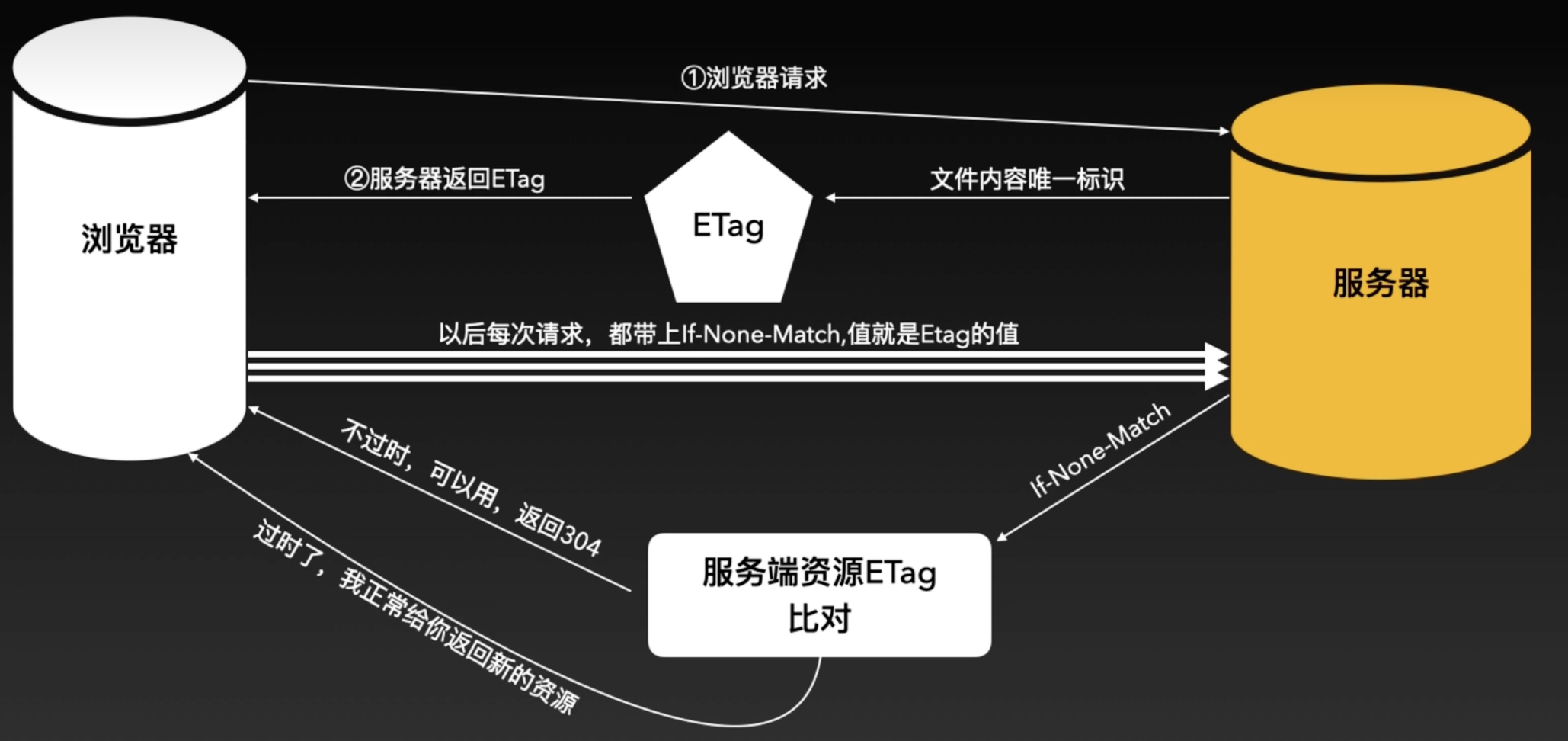

ETag和If-None-Match

根据文件内容生成唯一标识，不再将时间作为评判资源是否改变的标准

E-tag

对比

ETag和If-None-Match更精确、优先级更高：

Last-Modified是服务器文件的最后更改时间（只精确到秒），而ETag是服务器文件的唯一标识

  1. 某些文件修改非常频繁,比如在秒以下的时间内进行修改(比方说 1s 内修改了 N 次),If-Modified-Since能检查到的粒度时 s 级的,这种修改无法判断(或者说 UNIX 记录 MTIME只能精确到秒)
  2. 某些服务器不能精确得到的文件的最后修改时间

所以使用E-tag能更精确控制缓存

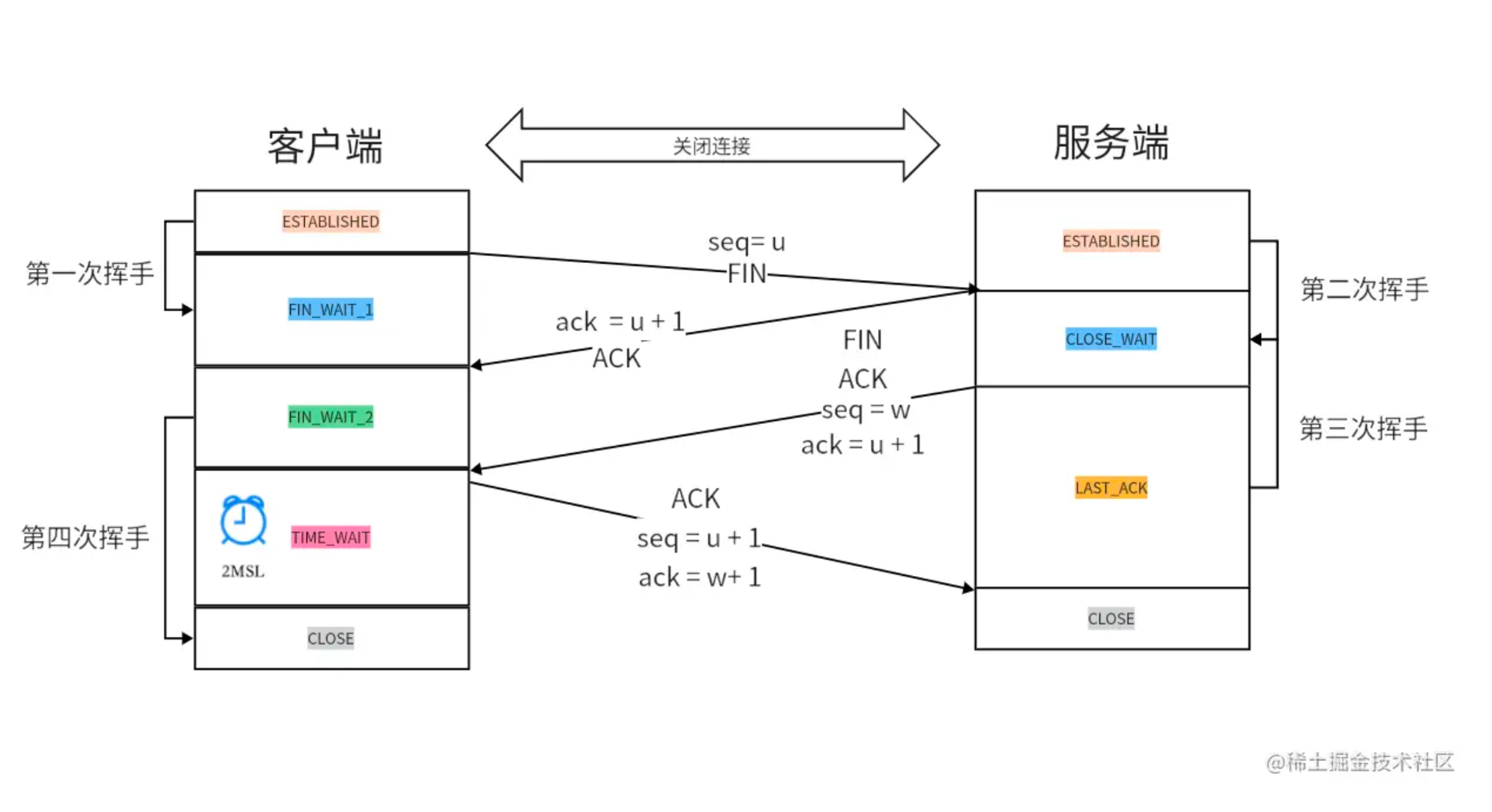

5.四次挥手断开TCP连接

tcp-4-handshake

第三部分 渲染

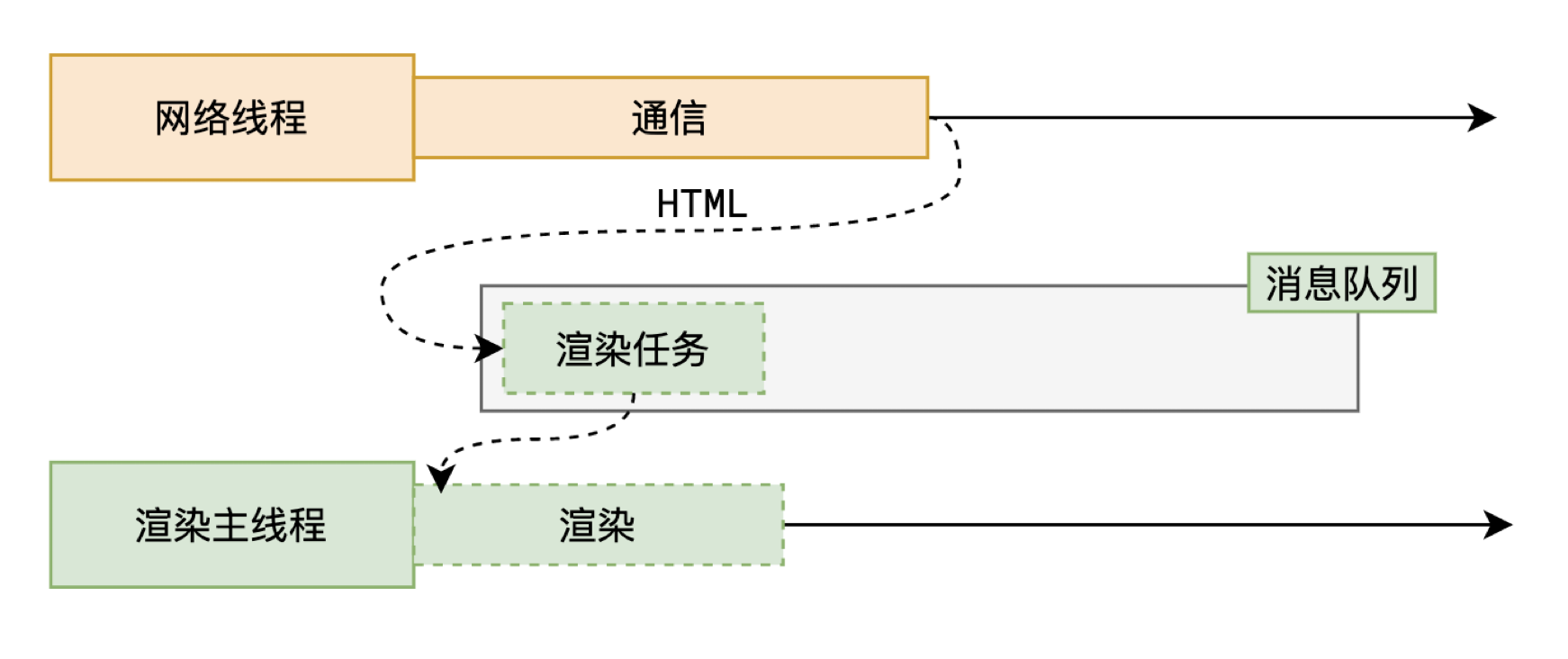

当浏览器的网络线程收到HTML文档后，会产生一个render任务，并将其传递给渲染主线程的消息队列。

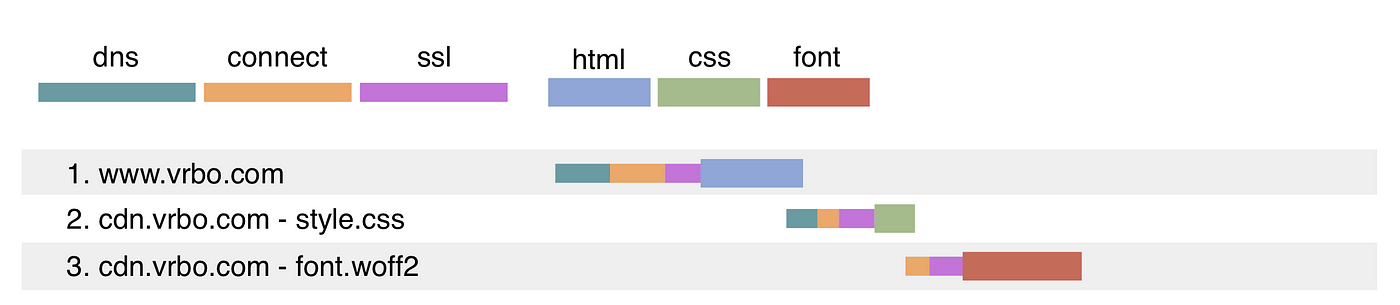

image-20240830230949738

在事件循环机制的作用下，渲染主线程取出消息队列中的render任务，开启渲染流程。

image-20240903181906891

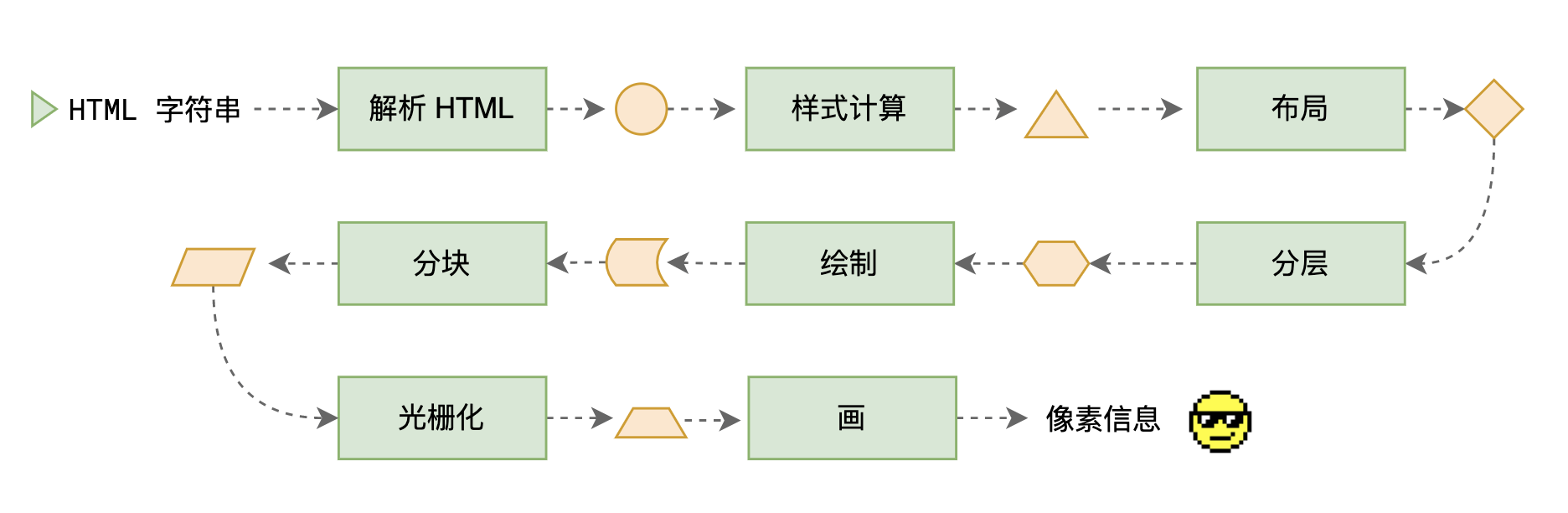

渲染流程分为多个阶段：

  1. 解析HTML和CSS
  2. 样式计算
  3. 布局
  4. 分层
  5. 绘制
  6. 分块
  7. 光栅化
  8. 画

image-20240903183155084

1.解析 - Parse HTML、Parse Stylesheet

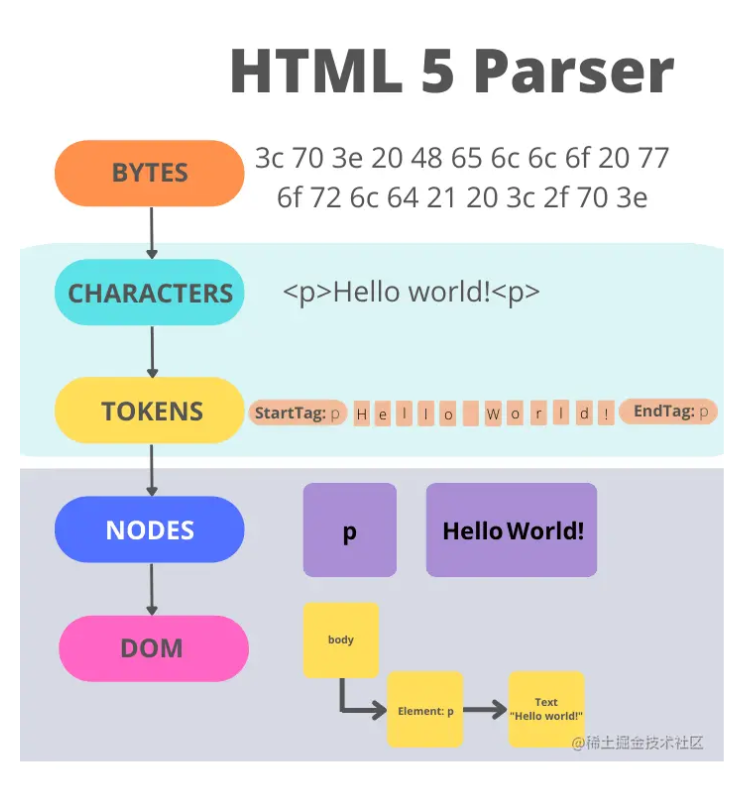

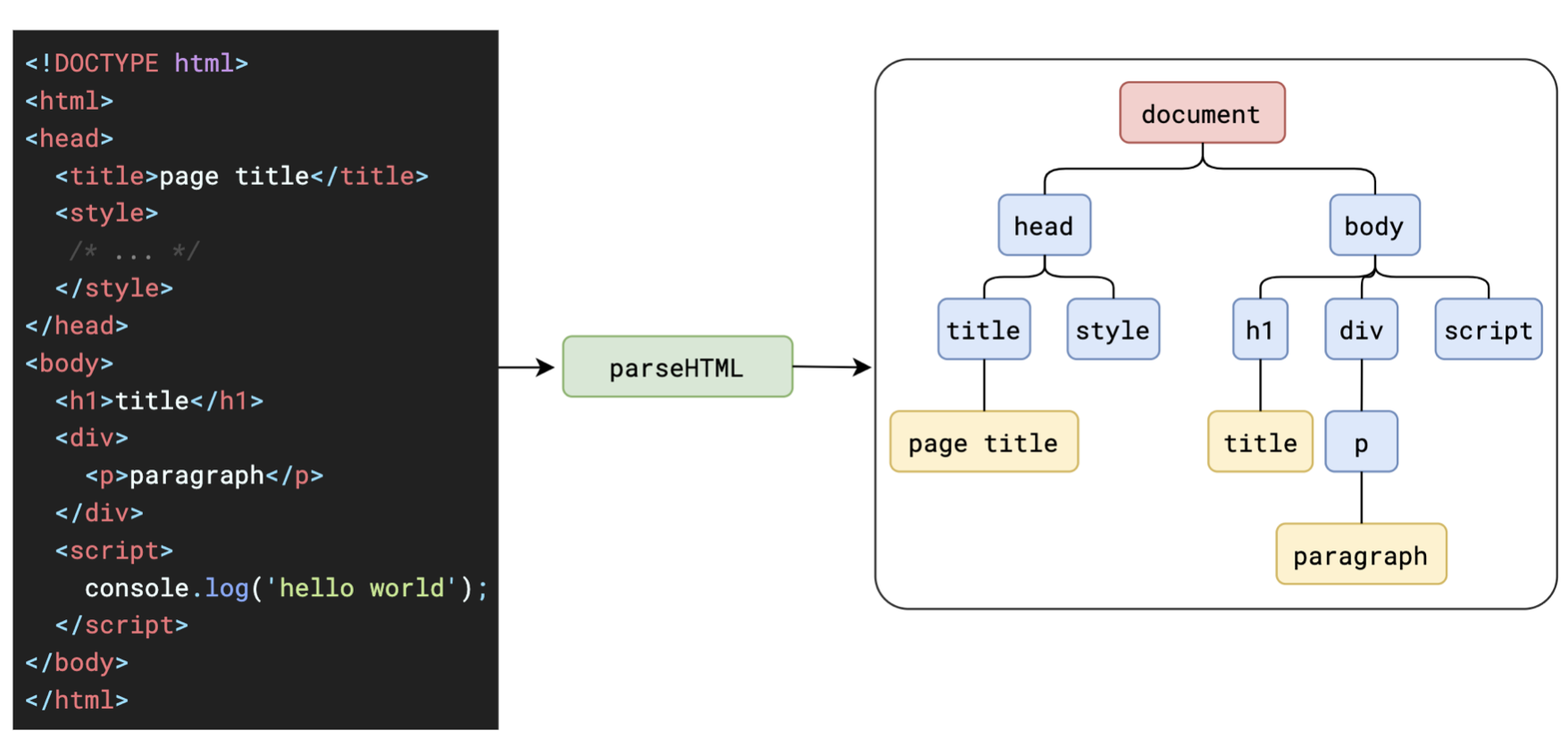

渲染的第一步是解析HTML

image-20240903191756814

image-20240903191837638

image-20240903191816337

image-20240903191850257

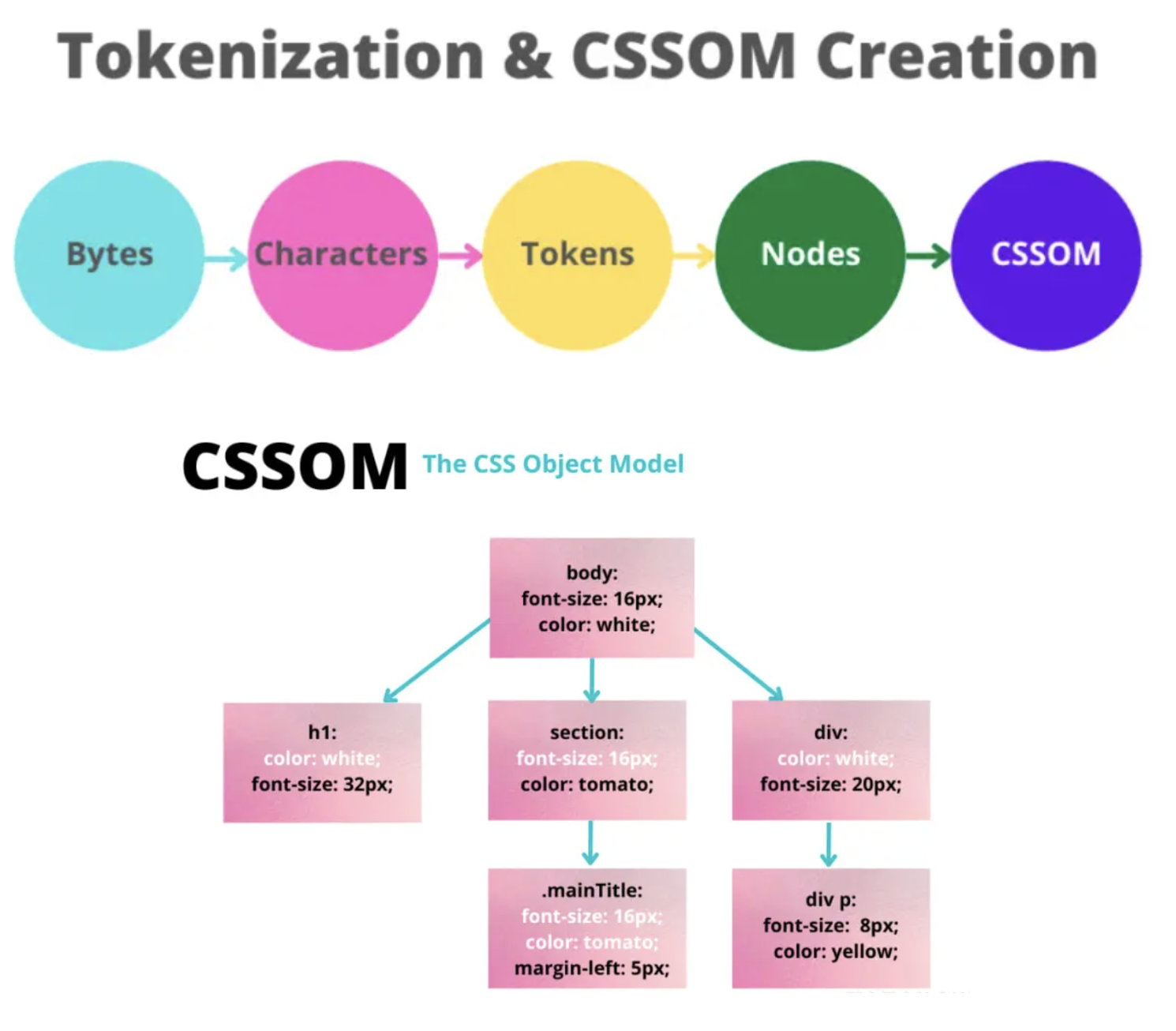

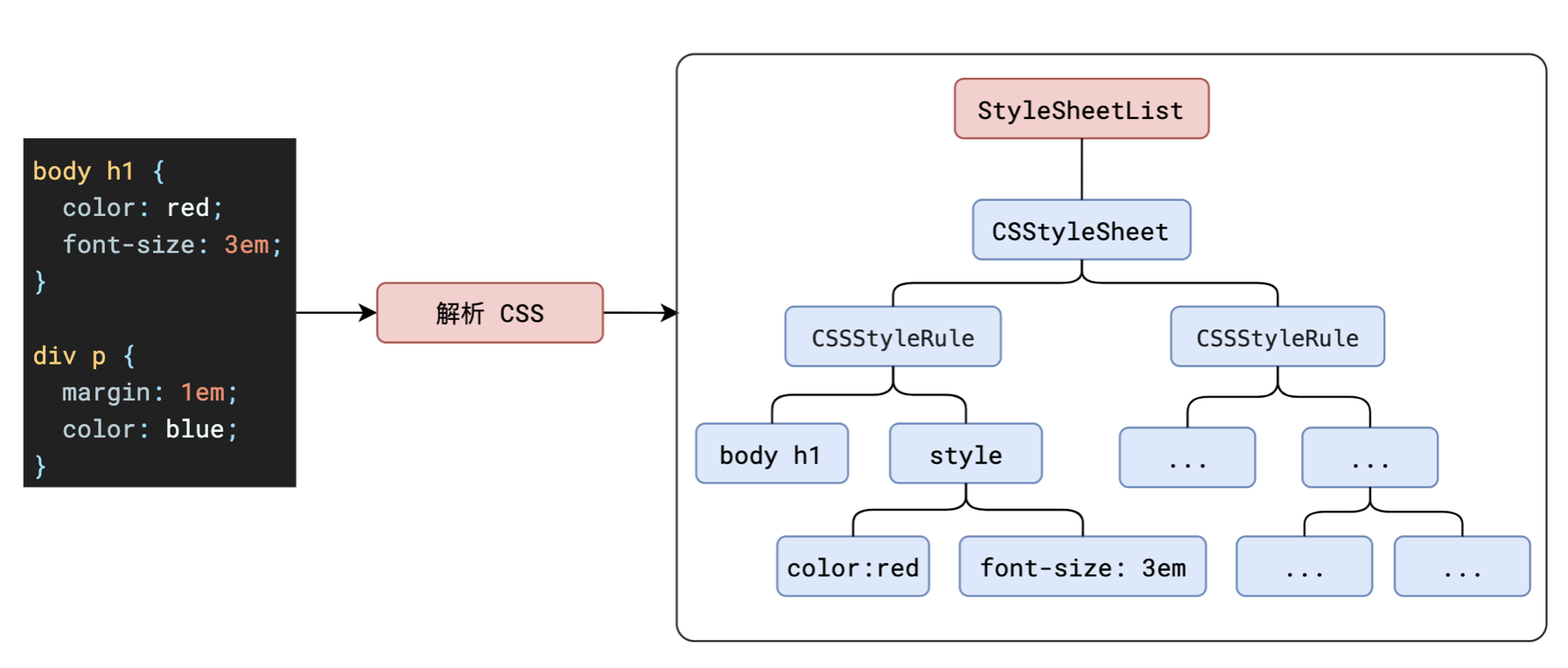

解析过程中遇到CSS下载并解析，遇JS下载并执行

为了提高解析效率，浏览器在开始解析前，会启动一个预解析线程

CSS不会阻塞HTML解析，JS会阻塞HTMl解析

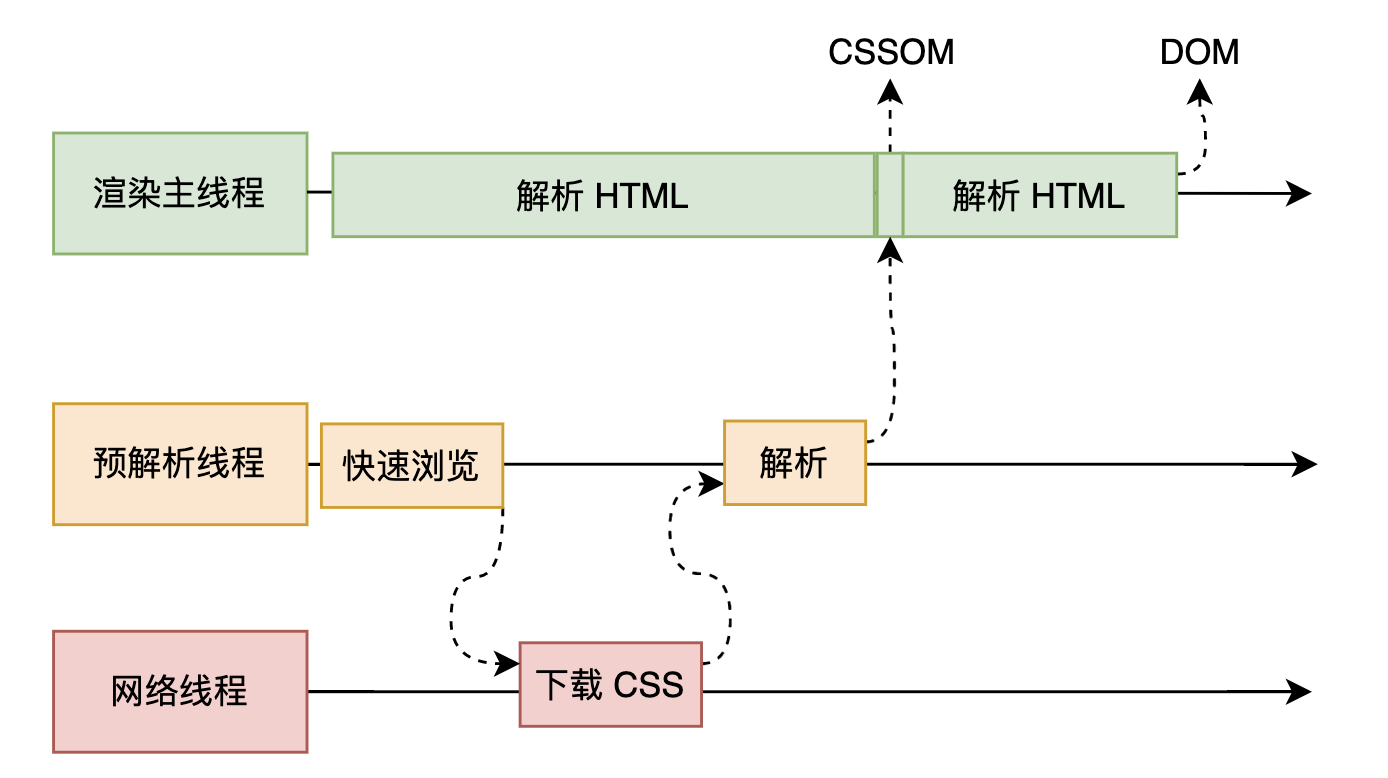

如果主线程解析到link标签，此时外部CSS文件还没有下载好，主线程不会等待，继续解析后续的HTML。这是因为下载和解析CSS的任务在预解析线程中进行，这是CSS不会阻塞HTML解析的根本原因【区分于preload和prefetch】

image-20240903191449034

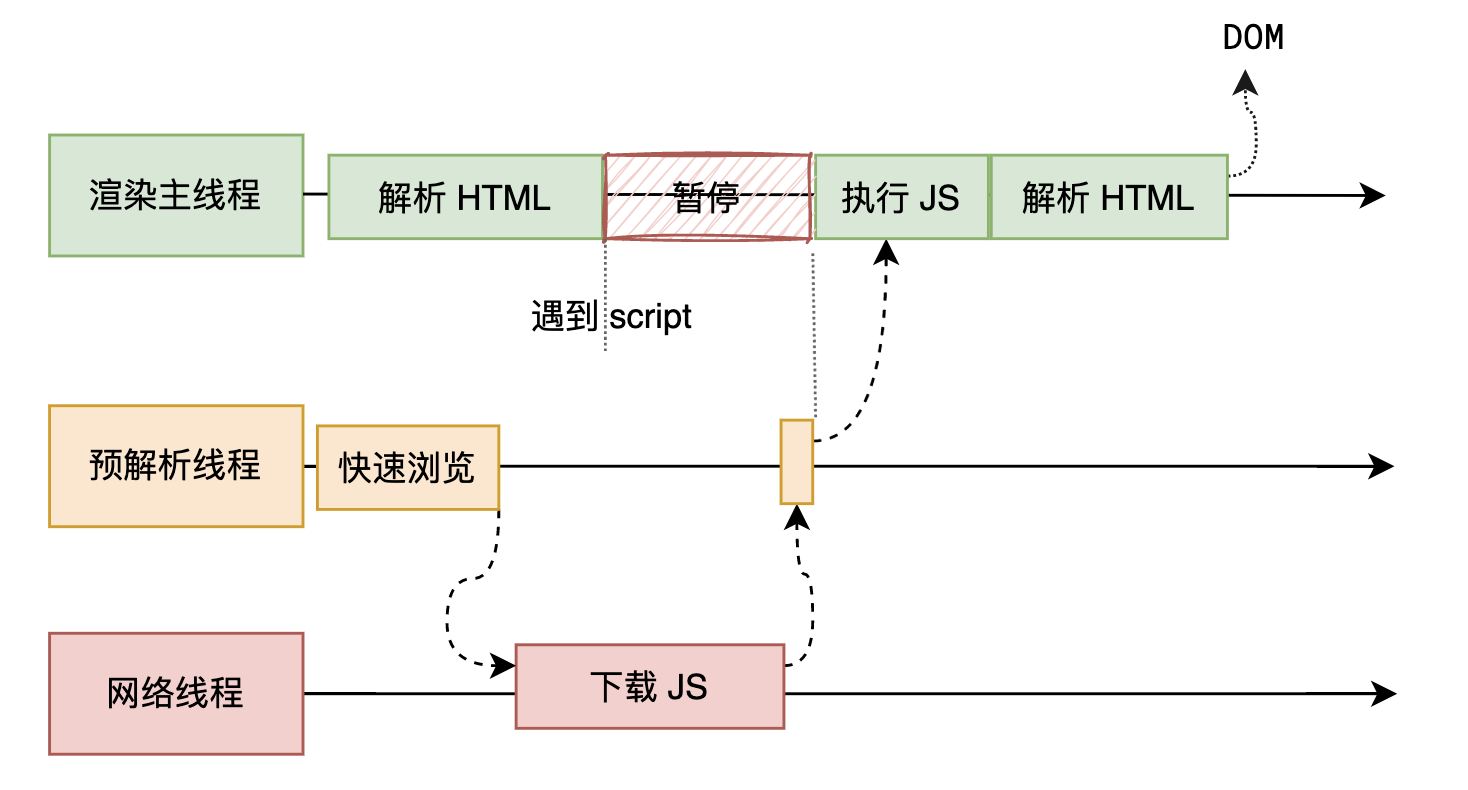

如果主线程解析到script标签，会立刻停止解析HTML，转而等待下载JS并执行，之后才继续解析HTML。这是因为JS代码执行过程中可能会修改DOM树，所以必须暂停DOM树的生成，这也是JS的会阻塞HTML解析的根本原因【改进：async、defer】，预解析线程只能帮忙分担一点下载JS的任务

image-20240903191459657

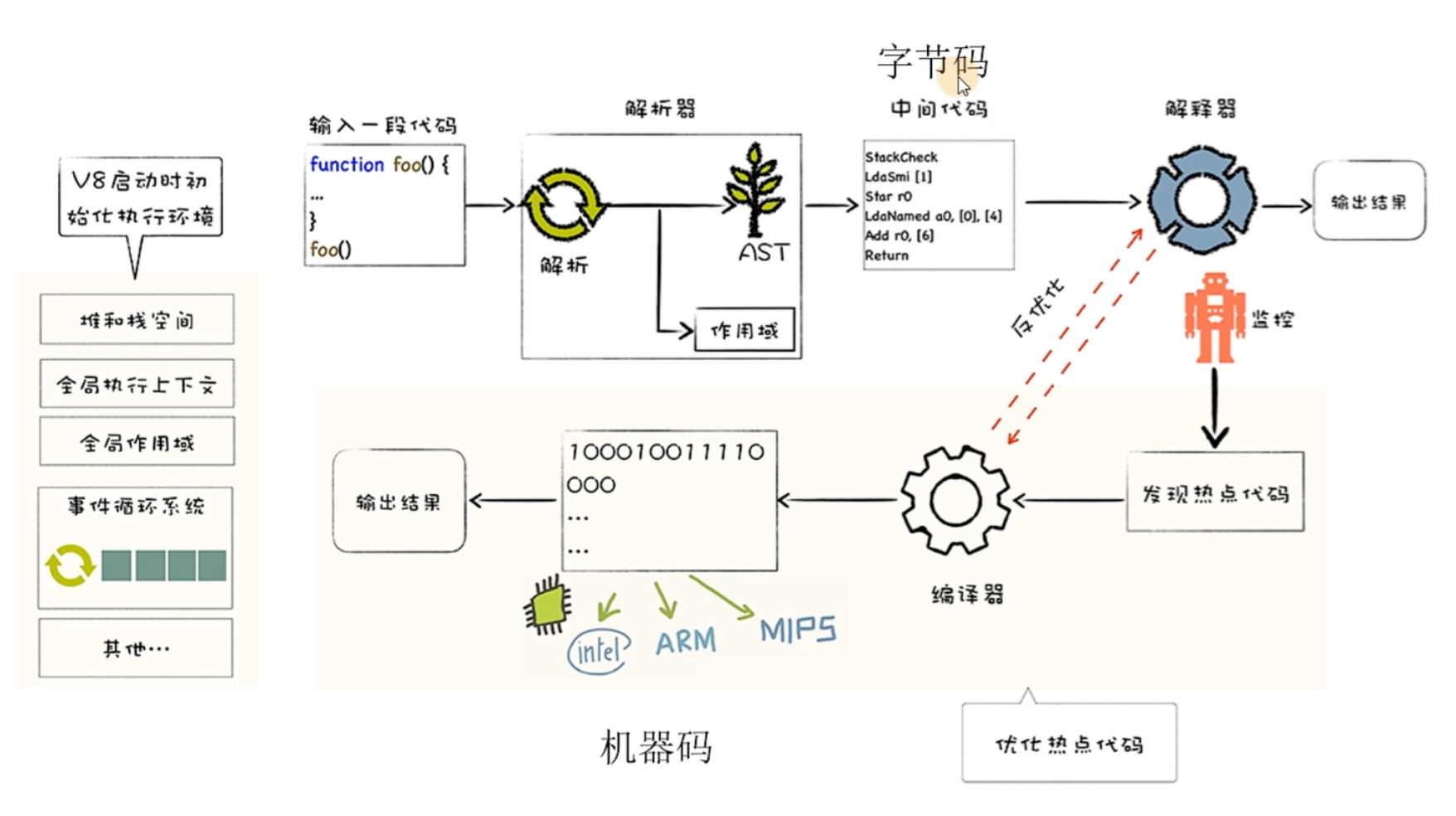

执行JS的V8引擎基于JIT（Justin Runtime）实现，边编译边执行

just-in-time

为什么不把js代码直接编译成机器码，而是有中间的字节码？

因为浏览器的运行环境可能不同，比如操作系统、CPU硬件资源可能不同，为了实现跨平台的兼容通用，JS代码统一解析成字节码，字节码的解释器和编译器适配各个平台，最终编译成机器码，由浏览器调度硬件资源执行指令

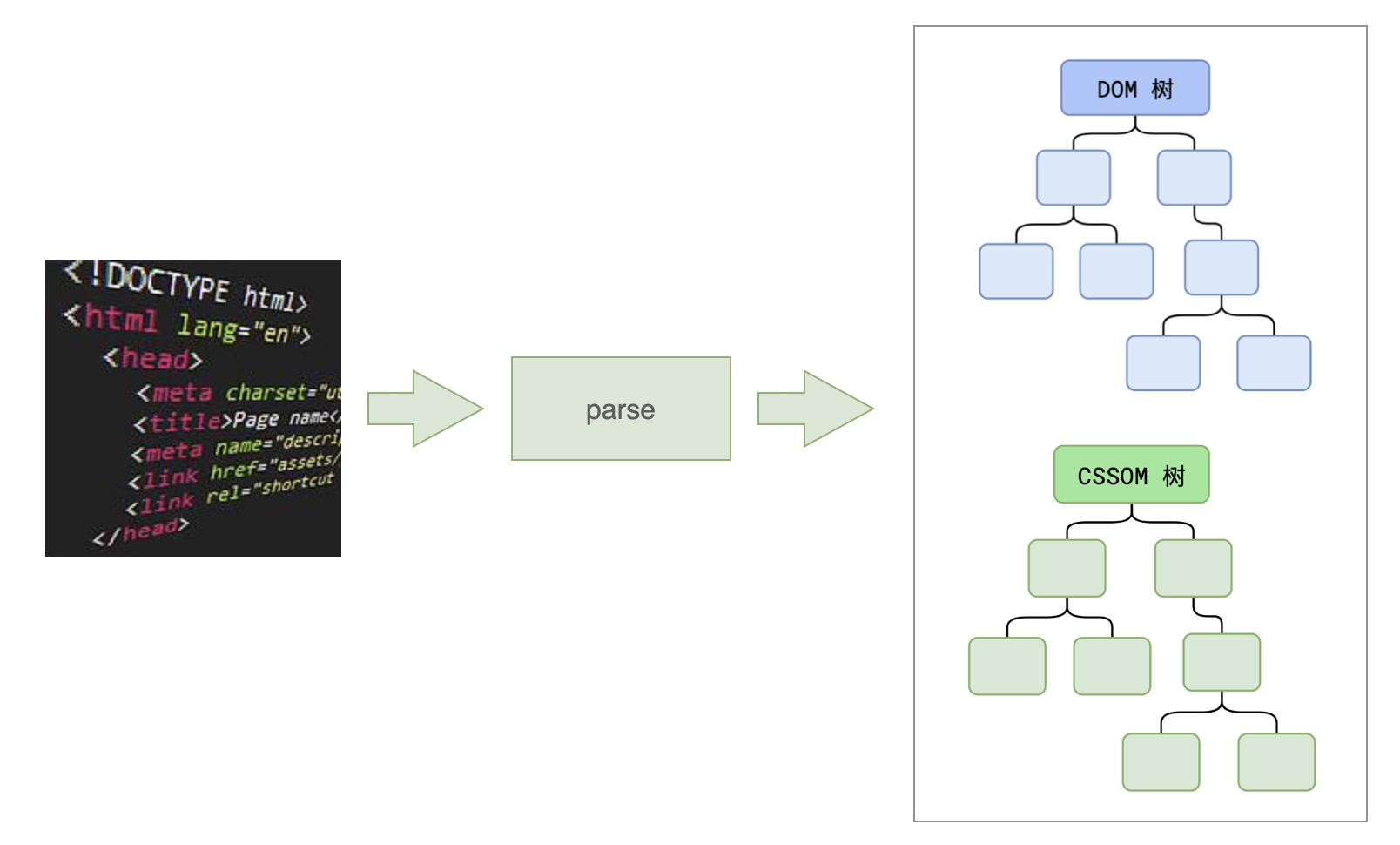

解析完成后，得到DOM树和CSSOM树，浏览器的默认样式、内联样式、外部样式、行内样式均会包含在CSSOM中

image-20240903191932201

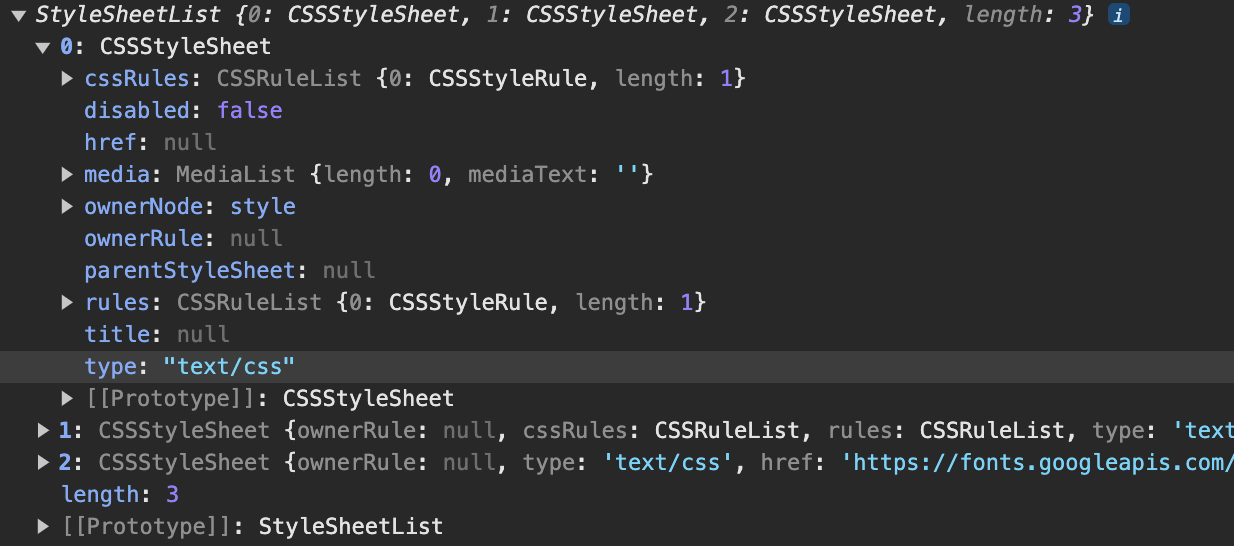

如何从控制台访问操作css style sheet

1
document.styleSheets

css-style-sheet

添加样式：

css-style-sheet-console

2.样式计算 - Recalculate Style

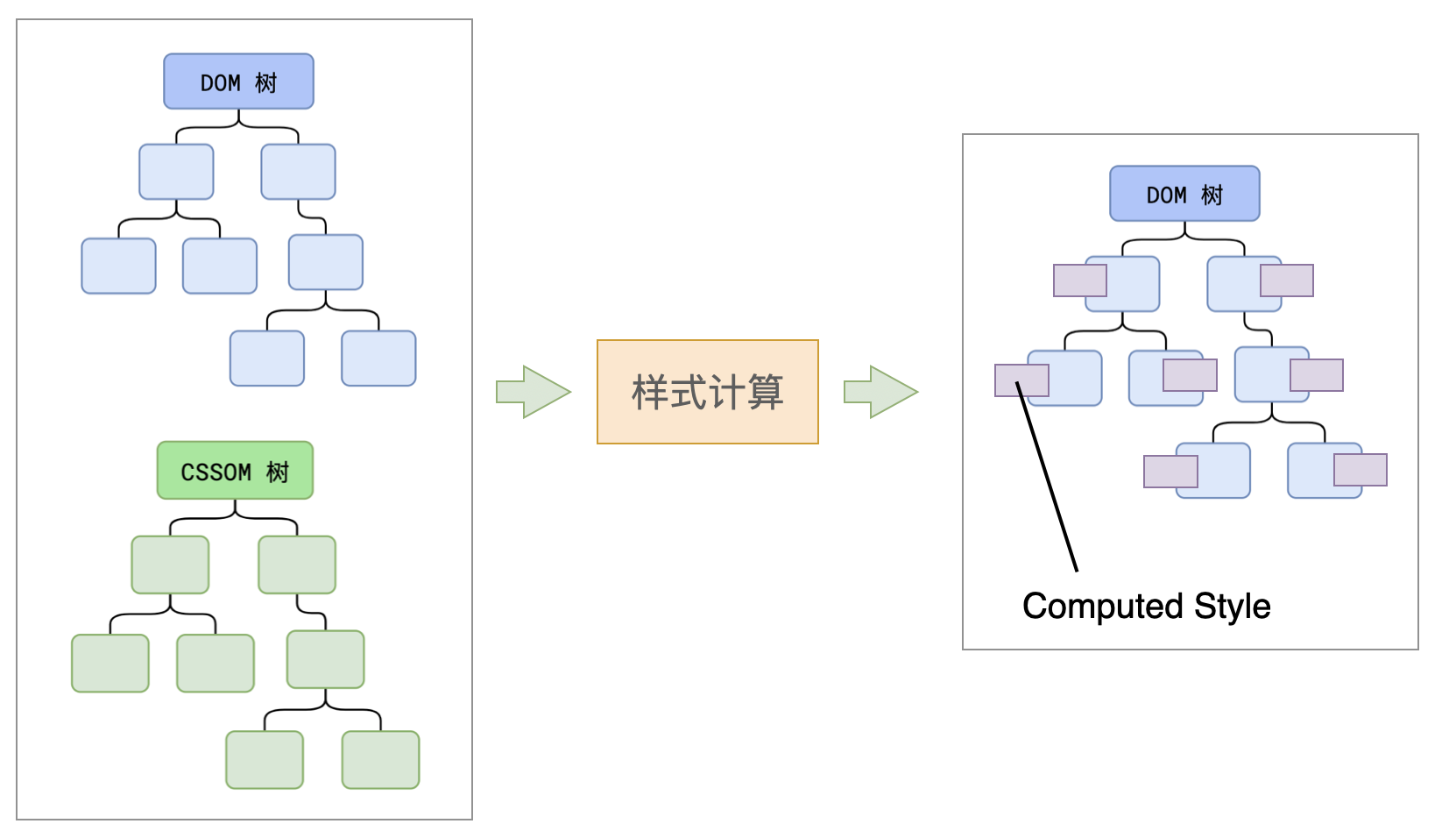

渲染主线程遍历DOM树，依次为每个DOM Node计算最终样式，即Computed Style

在这一过程中，计算样式值会变为解析样式值，比如

  • red会变成rgb(255,0,0)；
  • em会变成px

样式计算完成后，得到带有最终样式的DOM树

recalculate-style

计算值和解析值

在 CSS 中有两个概念：

  1. 计算 (computed) 样式值是所有 CSS 规则和 CSS 继承都应用后的值，这是 CSS 级联（cascade）的结果。它看起来像 height:1em 或 font-size:125%。
  2. 解析 (resolved) 样式值是最终应用于元素的样式值。诸如 1em 或 125% 这样的值是相对的。浏览器将使用计算（computed）值，并使所有单位均为固定的，且为绝对单位，例如：height:20px 或 font-size:16px。对于几何属性，解析（resolved）值可能具有浮点，例如：width:50.5px。

很久以前，创建了 getComputedStyle 来获取计算（computed）值，但事实证明，解析（resolved）值要方便得多，标准也因此发生了变化。

所以，现在 getComputedStyle 实际上返回的是属性的解析值（resolved）。

3.布局 - Layout

渲染主线程遍历DOM树，依次计算每个DOM节点的几何尺寸、位置信息，如节点的宽高，包含块的位置

大部分时候，DOM树和Layout树并非一一对应

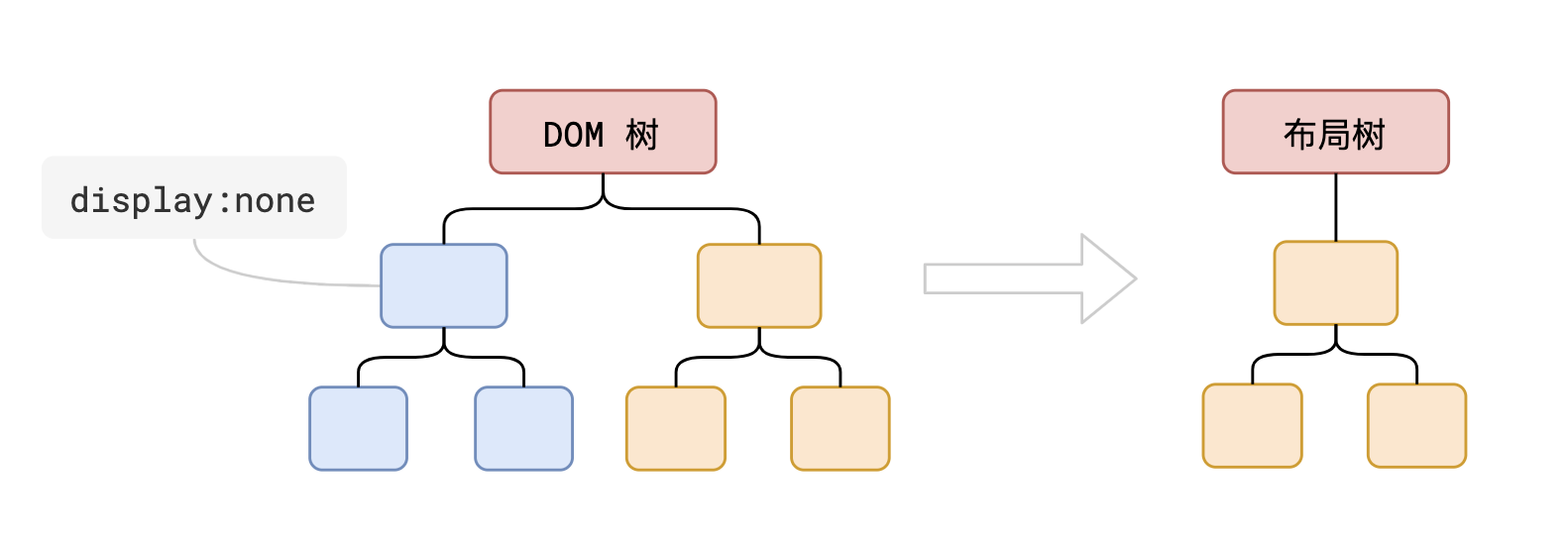

比如display:none的节点没有几何信息，因此不会生成到布局树；

layout-1

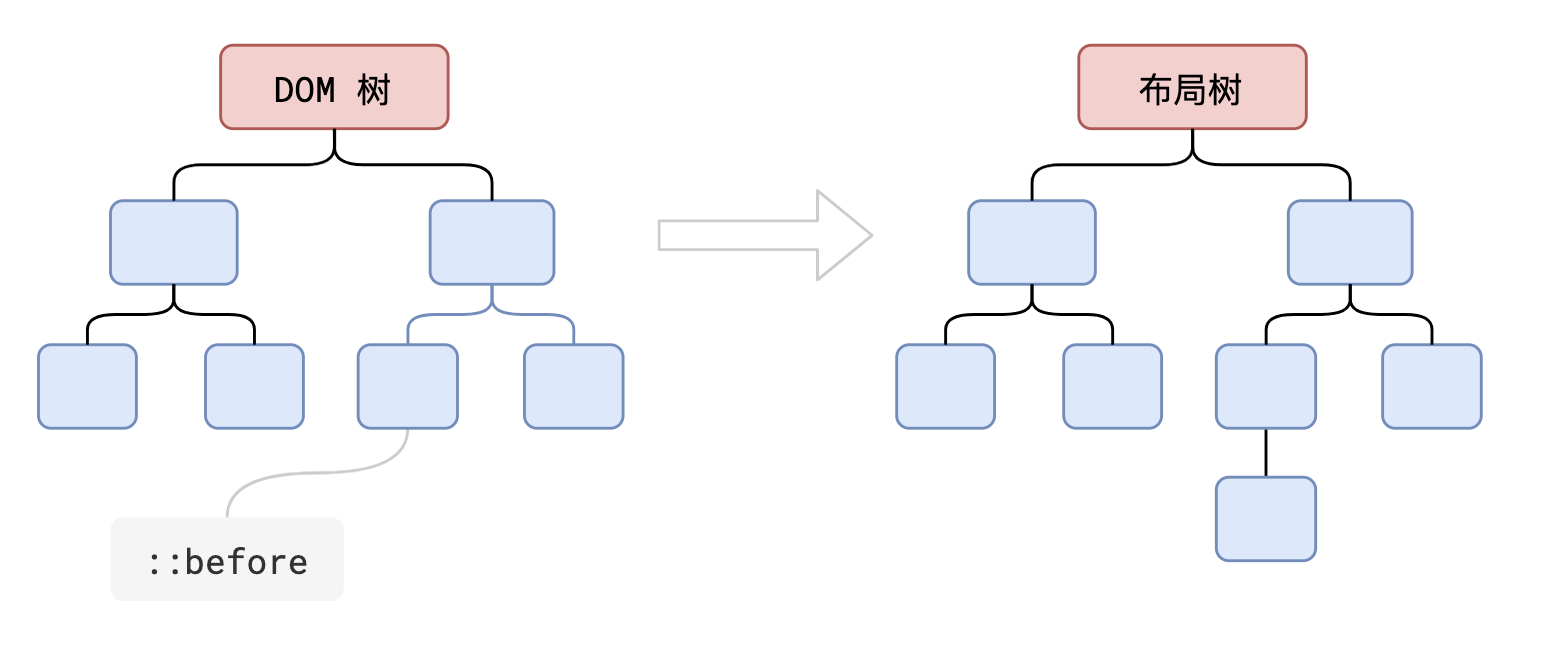

又比如使用了伪元素选择器，虽然 DOM 树中不存在这些伪元素节点，但它们拥有几何信息，所以会生成到布局树中。还有匿名行盒、匿名块盒等等都会导致 DOM 树和布局树无法一一对应。

layout-2

布局完成后，得到Layout树

layout-tree

注意：布局阶段的div并不是DOM对象，而是C++内部的对象

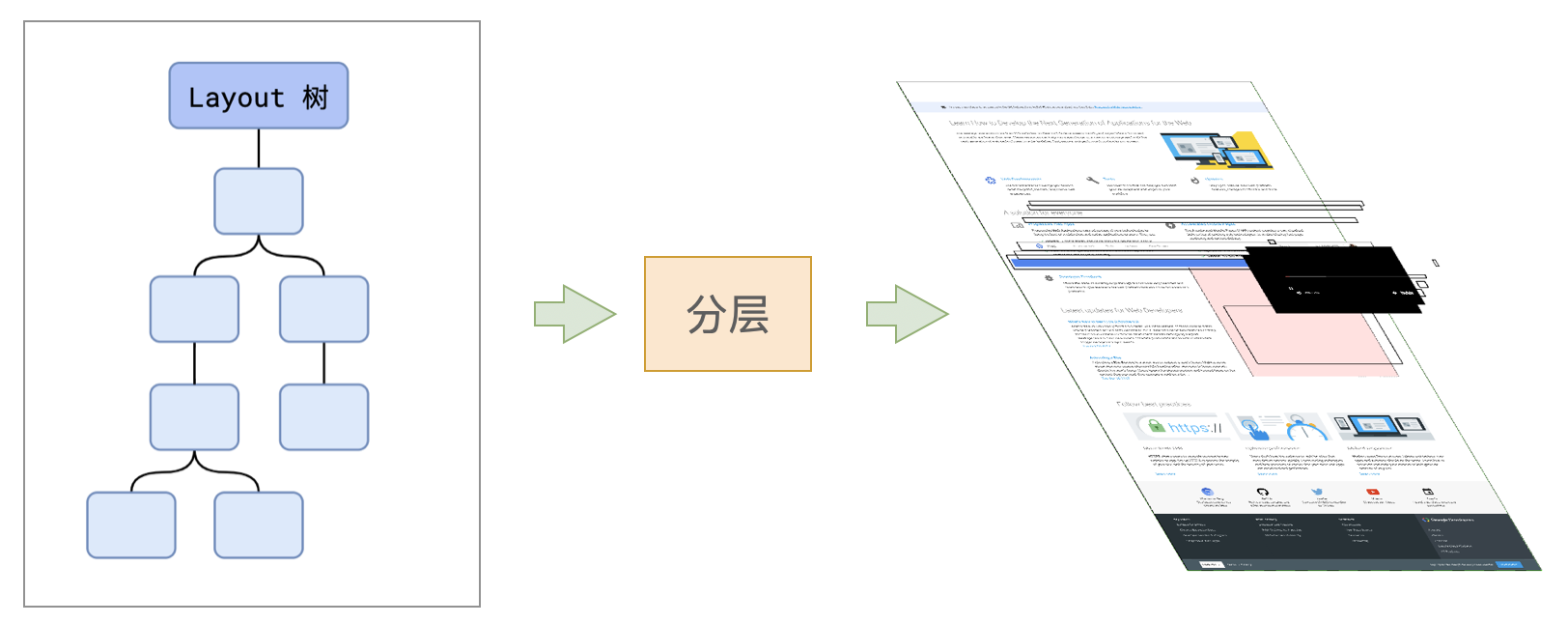

4.分层 - Layer

渲染主线程会使用一套负责的策略对整个Layout分层

分层的好处：将来某一个层发生改变之后只需 要对该层局部更新，提升效率

滚动条、堆叠上下文、z-index、transform、opacity 等样式都会或多或少的影响分层结果，也可以通过will-change属性更大程度的影响分层结果（不要滥用）

layer

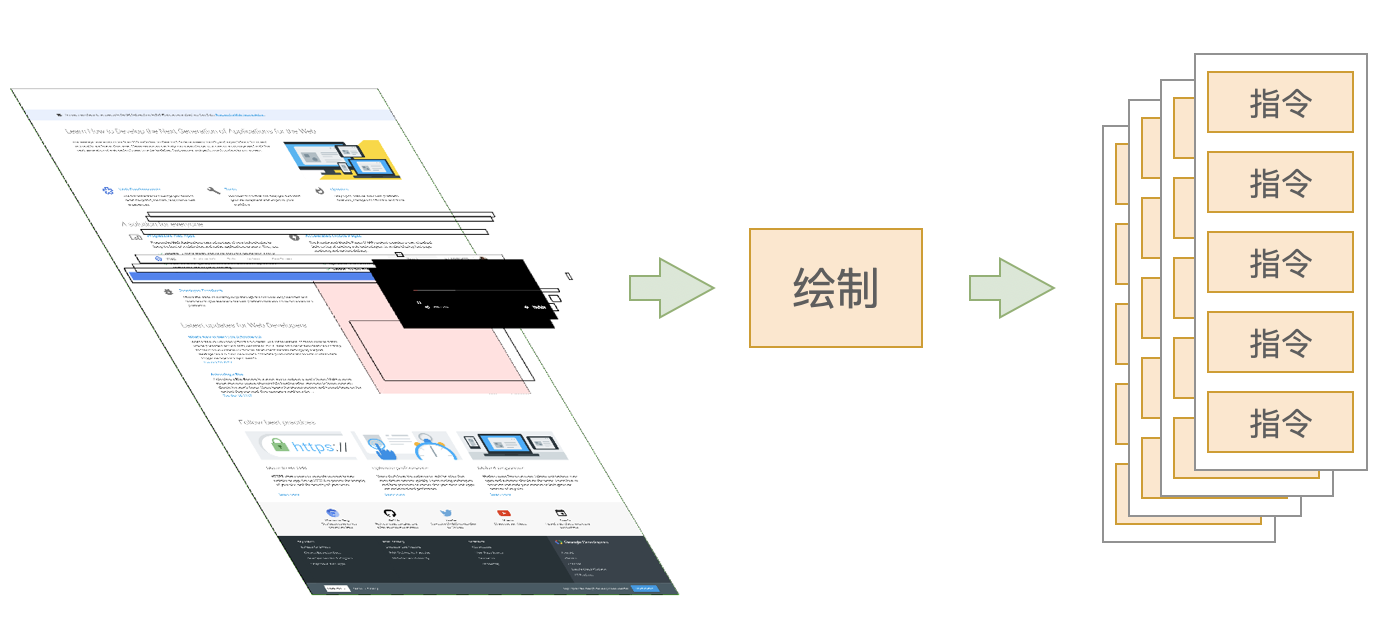

5.绘制 - Paint

渲染主线程会为每一层生成如何绘制的指令

paint

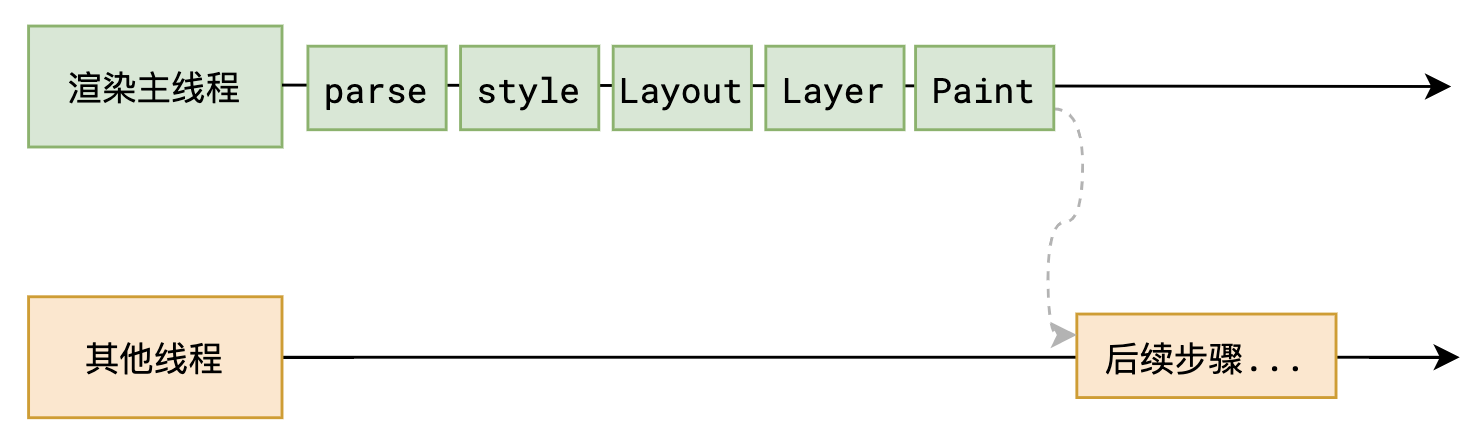

渲染主线程的工作到此为止，剩余步骤交给其他线程

paint-pipeline

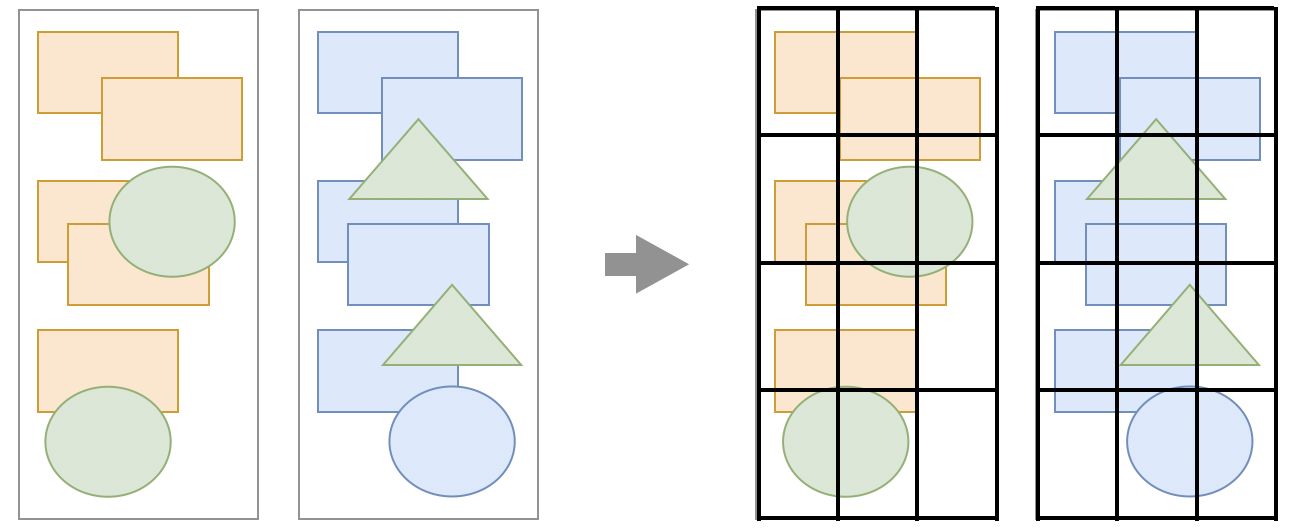

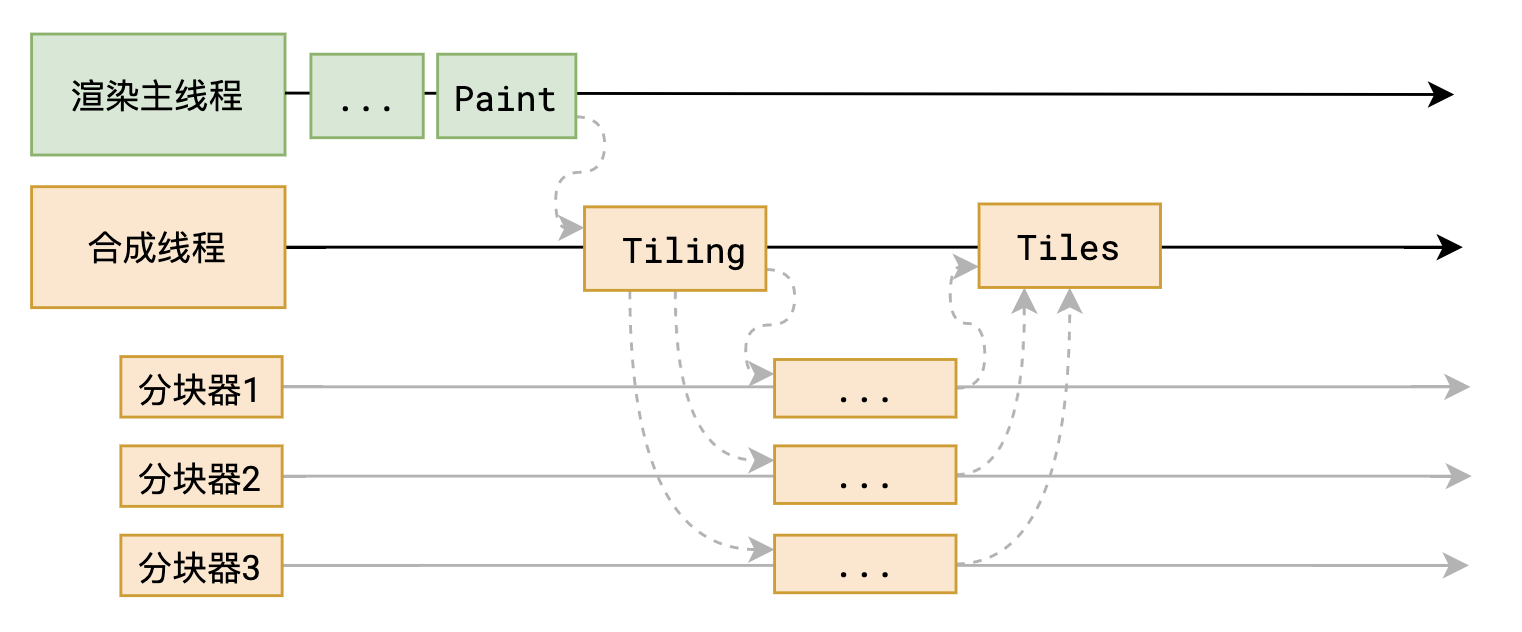

6.分块 - Tiling

渲染主线程将每个图层的绘制信息提交给合成线程Compositor Thread

合成线程从线程池中拿多个线程，共同将每个图层分为若干小区域块

tilling

tilling-pipeline

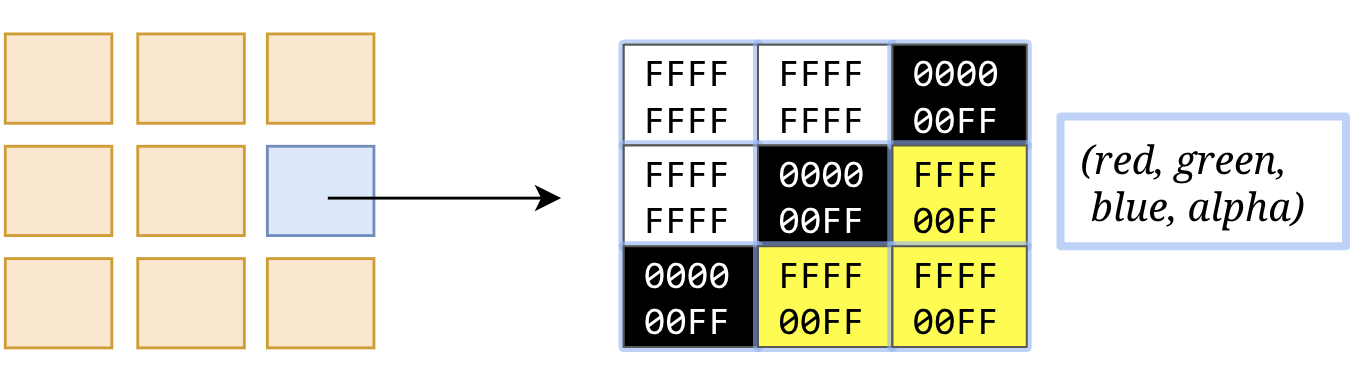

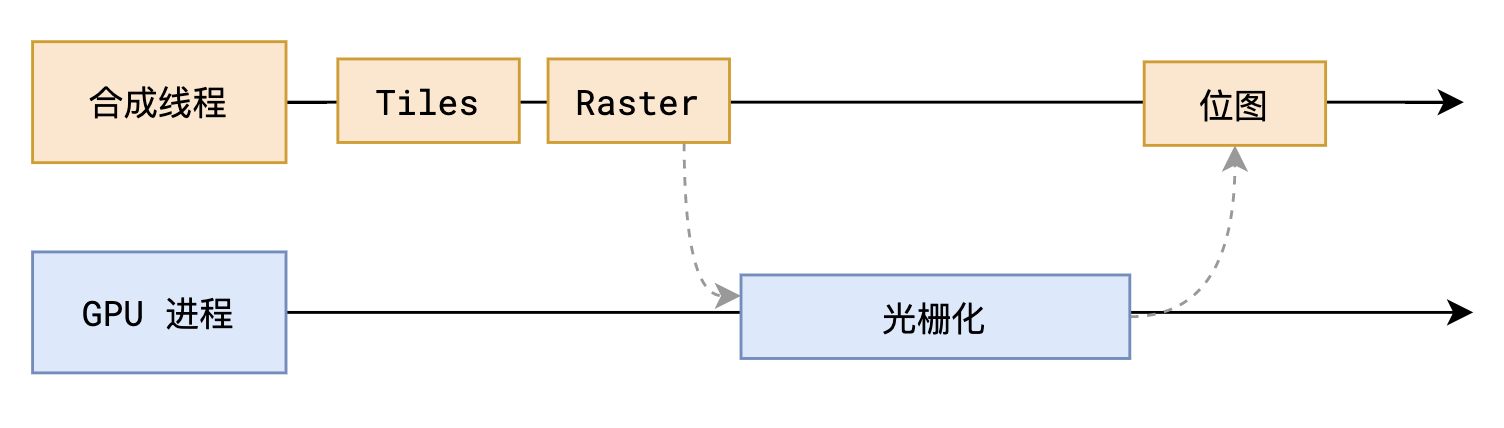

7.光栅化 - raster

合成线程将块信息交给GPU进程

GPU进程开启多个线程完成光栅化，光栅化是将每个块变成位图，优先处理靠近视口的块

canvas基于位图，绘制的单位是像素，依赖画布分辨率，图片放大会失真

svg基于矢量图，图形放缩不会影响显示效果

raster

raster-pipeline

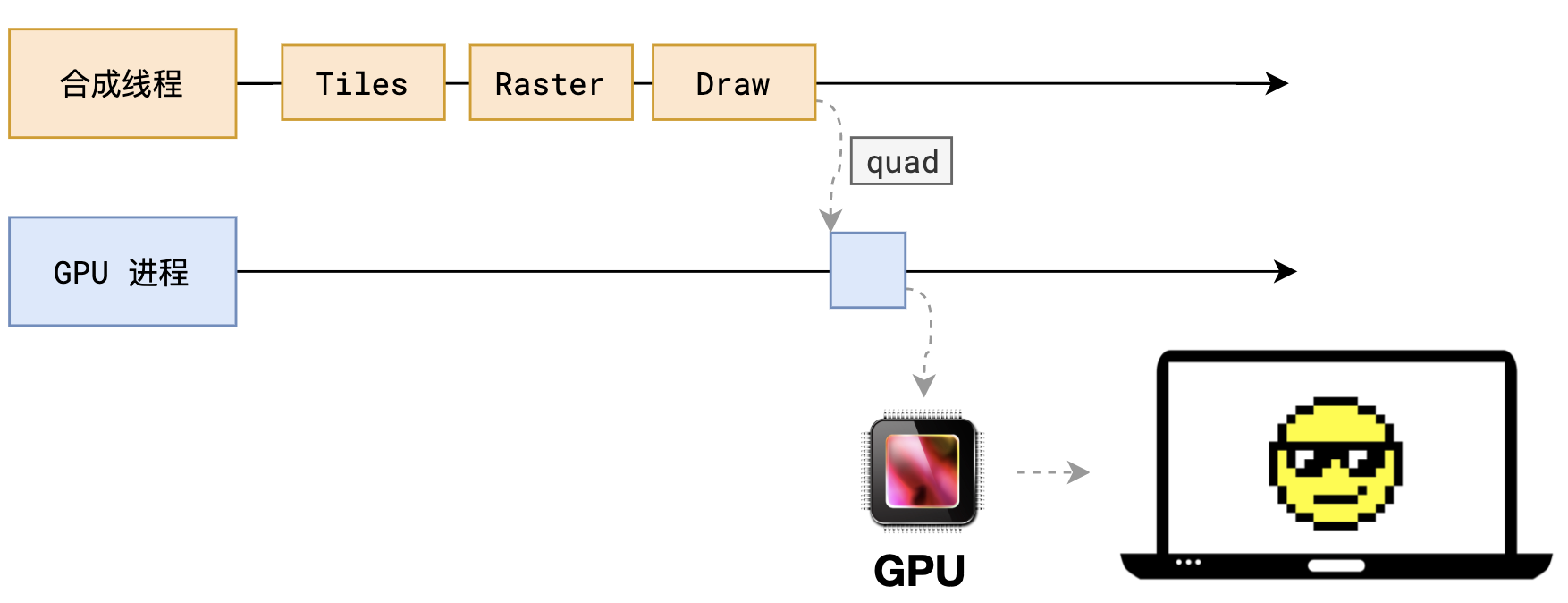

8.画 - draw

合成线程拿到每个层、每个块的位图后，生成一个个指引信息quad

指引会标示出每个位图应该画到屏幕的哪个位置，考虑旋转、放缩等变形

变形发生在合成线程，与渲染主线程无关，这是transform效率高的本质原因

合成线程会把quad提交给GPU进程，由GPU进程产生系统调用，提交给GPU硬件，最终绘制成为“帧”

draw

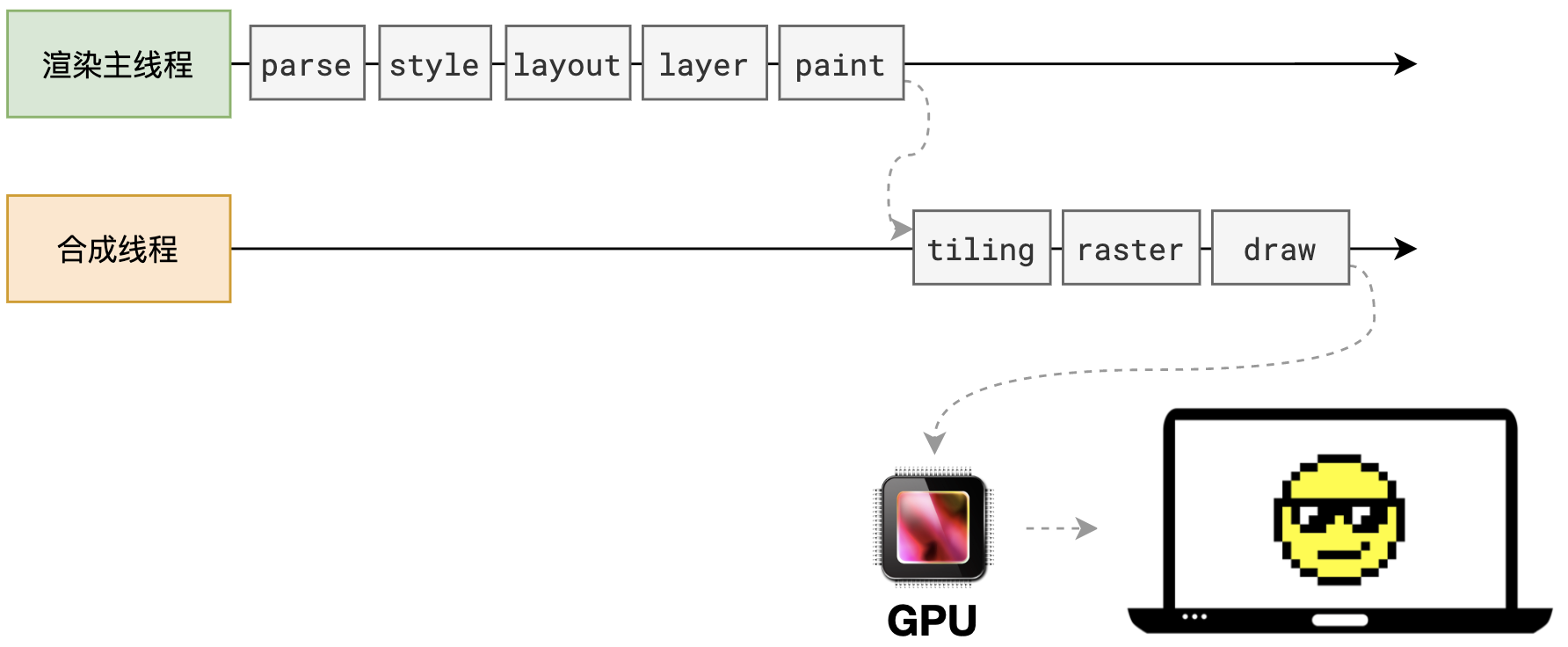

渲染完整过程【新】

total-render-pipeline

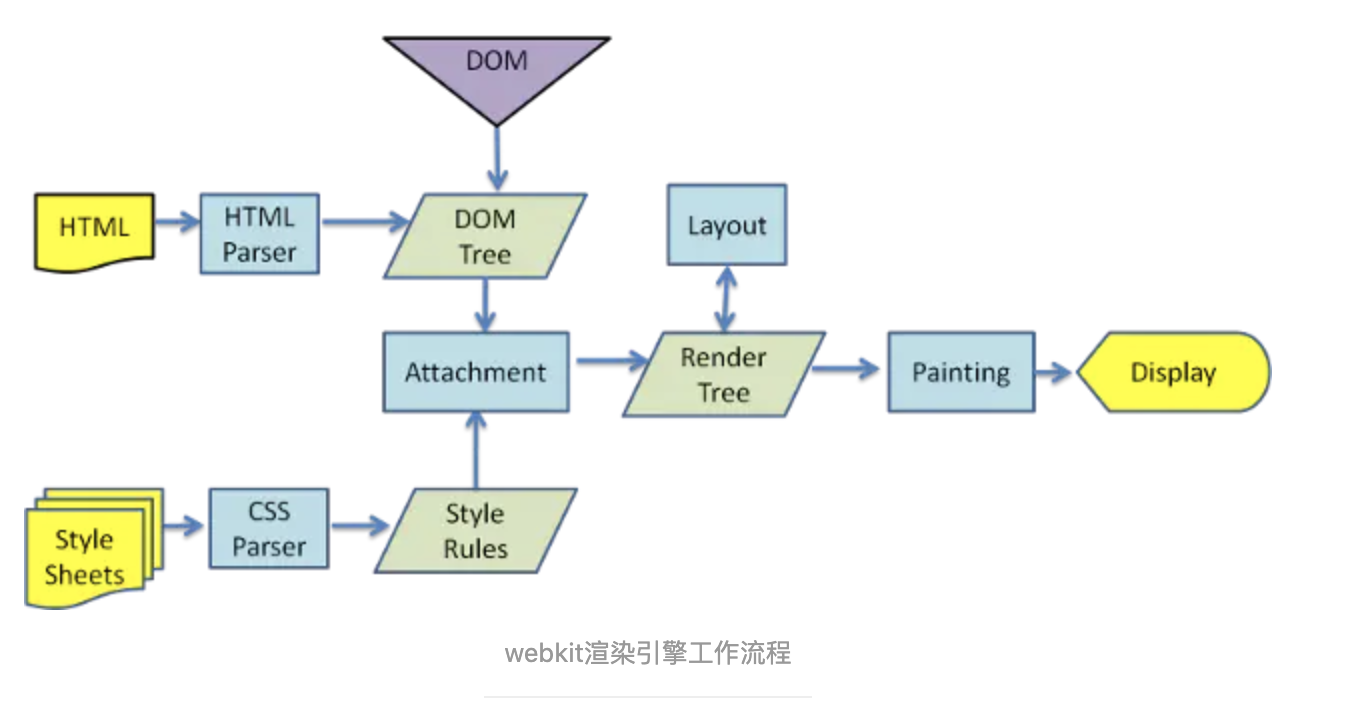

渲染完整过程【旧，某些文档还在使用，但已经被MDN废弃，对新手来说可以作为“平替”】

total-render-pipeline-old
